Mätpunkter för luftflöde
Rör för luftflödesmätning placeras i ventilationskanalerna enligt anvisningarna. Det normala luftflödet från spiskåpan mäts efter spjället. Ventilationskurvorna visar det totala trycket som kanalförlusterna orsakar.

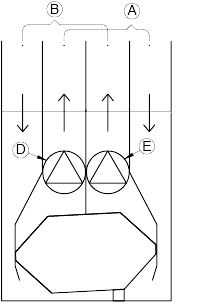

R-modellen i figuren. I L-modellen är delarna spegelvända.
| A | Tilluft | D | Tilluftsfläkt |
| B | Frånluft | E | Frånluftsfläkt |
