Effektmätningar

Mätningarna är gjorda med vatten vid 55 °C. Övriga mätvärden är kalkylmässiga.

A — Värmeeffekt kW

B — Skillnad i vattnets temperatur, °C

C — Vattenflöde dm3/s

D — Luftflöde dm3/s

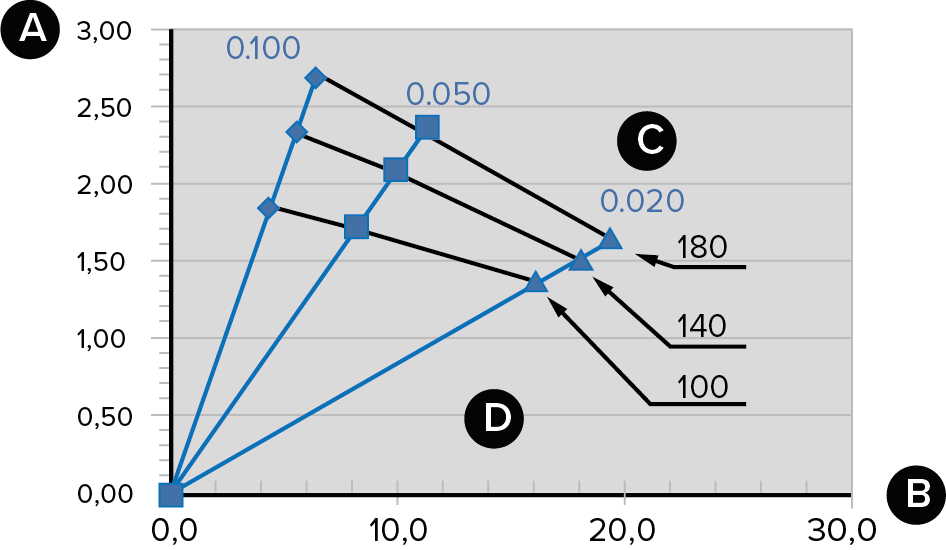

Figur 1. Vallox 245 MV vätskeradiator ta1=15°C, tf1=40°C

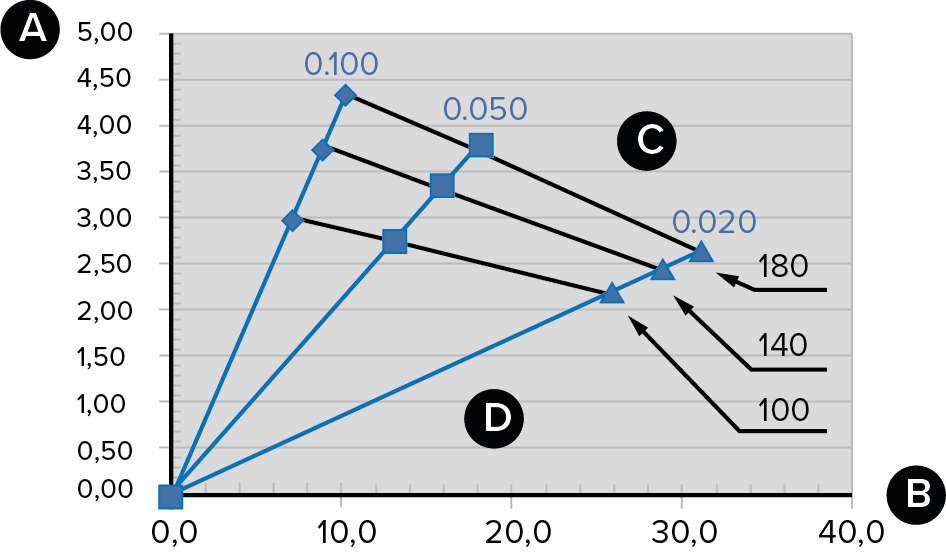

Figur 2. Vallox 245 MV vätskeradiator ta1=15°C, tf1=55°C

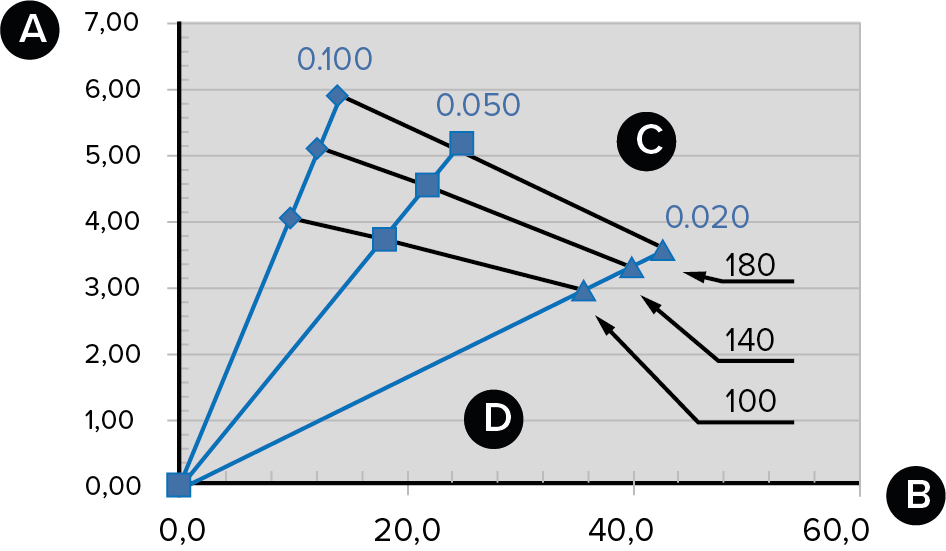

Figur 3. Vallox 245 MV vätskeradiator ta1=15°C, tf1=70°C

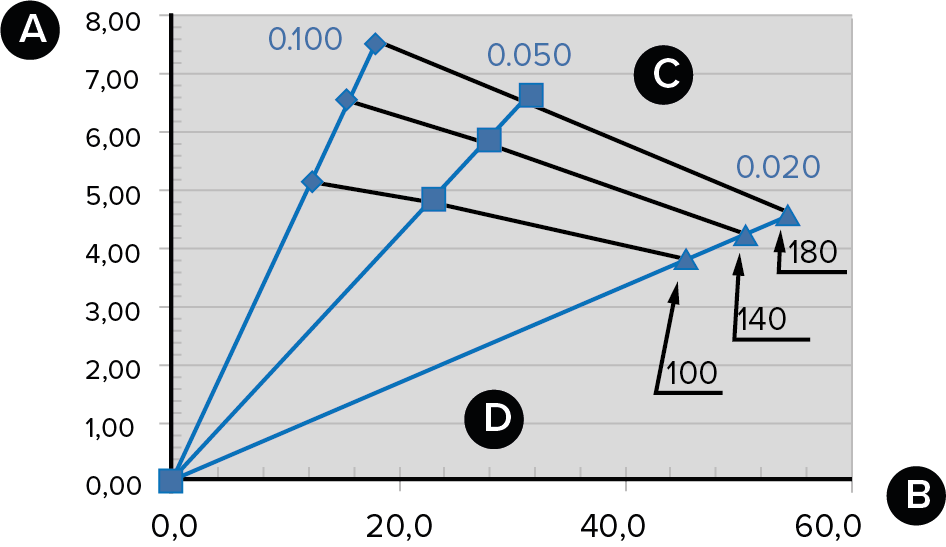

Figur 4. Vallox 245 MV vätskeradiator ta1=15°C, tf1=85°C
