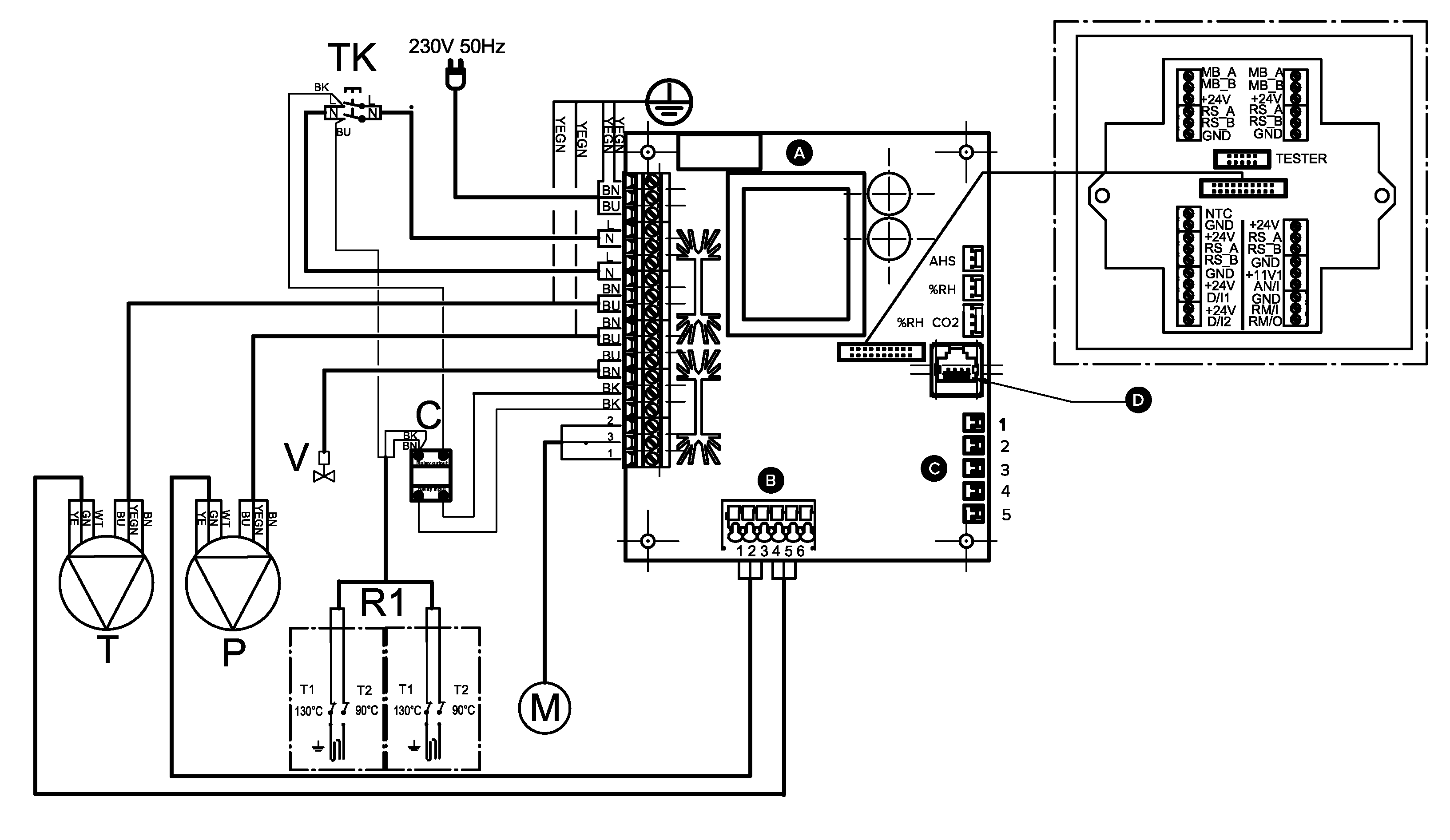

A
|
Moderkort |
AN/I
|
Analog ingång 0–10 VDC |
|
B
|
- Frånluftsfläkt Tako (WT)
- GND (GN)
- Frånluftsfläkt PWM (YE)
- Tilluftsfläkt Tako (WT)
- GND (GN)
- Tilluftsfläkt PWM (YE)
|
RM/I
|
24 V reläets ingång |
|
C
|
- Frånluft
- Uteluft
- Tilluft
- Avluft
- Tilluft från värmeväxlaren
|
RM/O
|
24 V reläets utgång |
|
D
|
LAN |
V
|
Vätskeradiatorns reglerapparat |
|
MB_A
|
Extern Modbus A-signal |
T
|
Tilluftsfläkt |
|
MB_B
|
Extern Modbus B-signal |
P
|
Frånluftsfläkt |
|
+24 V
|
+24 V likströmsspänning (DC) |
M
|
Spjällmotor |
|
GND
|
Digital och analog landspotential |
TK
|
Säkerhetsbrytare |
|
RS_A
|
Aggregatets lokala Modbus
A-signal |
C
|
Relä för värmningsmotstånd |
|
RS_B
|
Aggregatets lokala Modbus
B-signal |
AHS
|
Eftervärmningsreglering |
|
NTC
|
Den yttre temperaturgivarens
kopplingsstycke |
%RH
|
Intern fuktighetsgivare |
|
D/l1
|
Digital ingång 1 |
%RH CO2
|
Intern fuktighets- och
koldioxidgivare |
|
D/l2
|
Digital ingång 2 |
R1
|
Eftervärmningsmotstånd med 90 °C och
130 °C överhettningsskydd |
|
11V1
|
11,1 V driftspänning |
|
|
