Tillufts-/frånluftsmängder och inmatade effekter

Figur 1. Fläktarnas tillufts- och frånluftsmängder, aluminiumvärmeväxlare

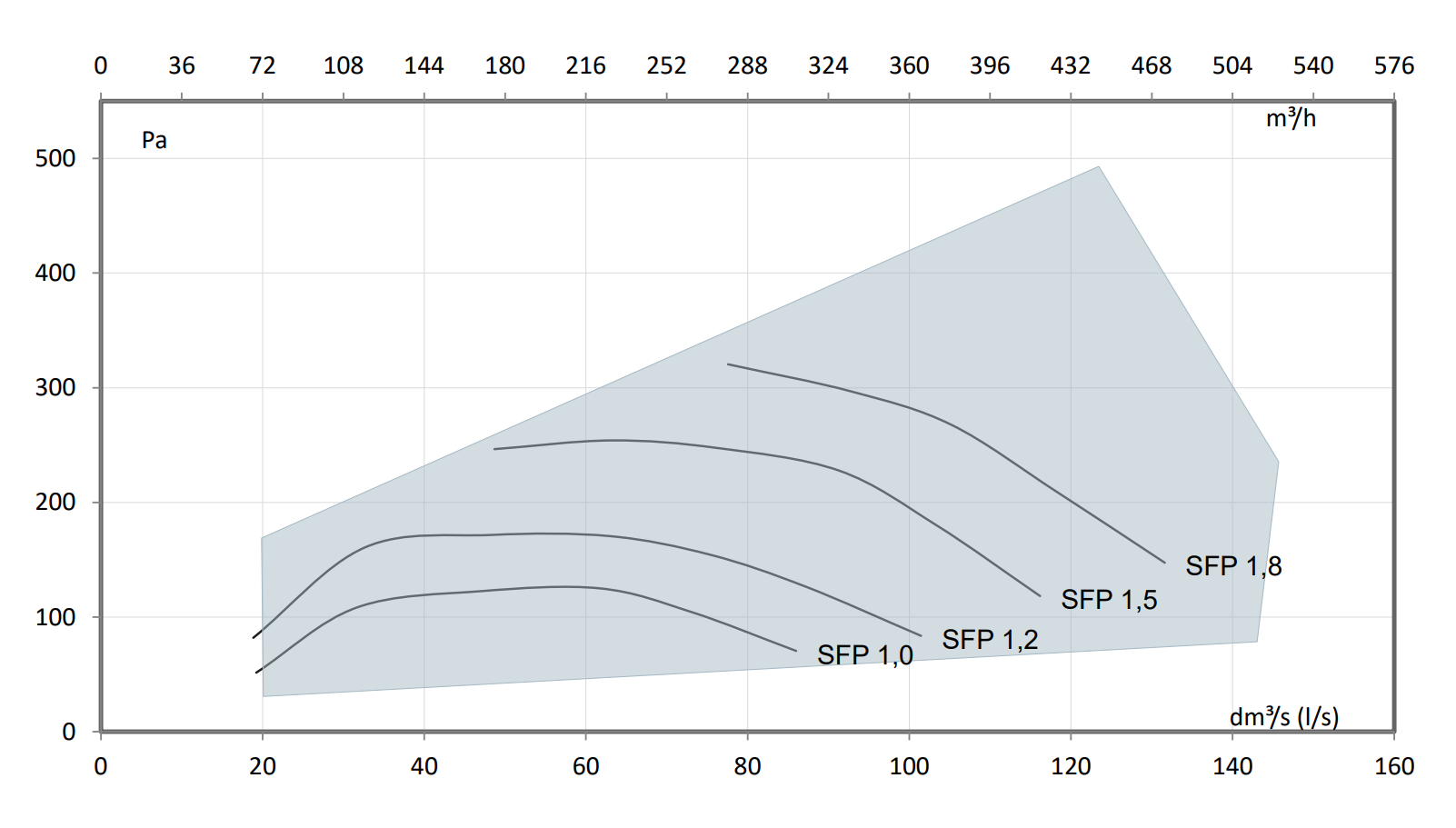

Figur 2. Fläktarnas tillufts- och frånluftsmängder, entalpivärmeväxlare
SFP = Upptagen effekt (totalt) (W) Luftflöde (max) ( dm 3 /s)

Rekommenderad SFP (Specific Fan Power) är <1,8 (kW m3/s). Vid ett lägre totaltryck är SFP lägre.

Tabell 1. Inmatad effekt, aluminiumvärmeväxlare
l/s m3/h Pa W
Min 19 69 96 24
Mitt 76 274 181 98
Max 146 524 217 322
Tabell 2. Inmatad effekt, entalpivärmeväxlare
l/s m3/h Pa W
Min 20 73 71 22
Mitt 75 271 176 96
Max 145 523 236 331

Du kan beräkna den driftställesspecifika inmatade effekten med produktvalsprogrammet Vallox MySelecta.
