Reläinställningar

Det här avsnittet beskriver inställningarna för ventilationsaggregatets 24 V relä. Endast ett driftsläge kan väljas i gången.

Ställa in driftsläget för ventilationsaggregatets relä:

  1. Välj Expertinställningar.
  2. Reläets inställningar beskrivs i området Reläinställningar .

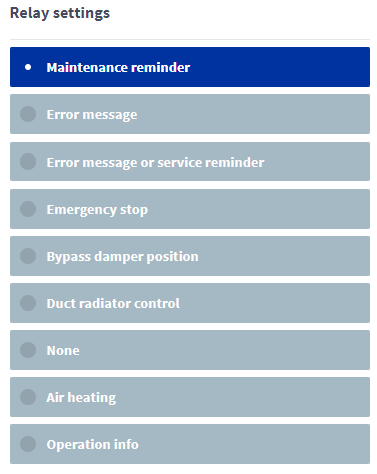

  3. Välj driftsläget för ventilationsaggregatets 24 V-relä. Alternativen är:

    • Påminnelse om underhåll — När aggregatets underhållspåminnelse aktiveras ändrar reläet läge. Denna lägesändring kan läsas av till exempel fastighetens automationssystem.

    • Felmeddelande — Om det uppstår ett fel i ventilationsaggregatet ändrar reläet läge. Denna lägesändring kan avläsas av till exempel fastighetens automationssystem. Felet registreras också i felloggen.

    • Felmeddelande och påminnelse om underhåll — Om aggregatets underhållspåminnelse aktiveras eller om det uppstår ett fel i ventilationsaggregatet eller om aggregatet har stängts av, ändrar reläet läge. Denna lägesändring kan läsas av till exempel fastighetens automationssystem. Underhållspåminnelsen meddelar användaren om behovet av underhåll var fjärde månad (fabriksinställning). För mer information, se Underhåll.

    • Nödstopp — Om enhetens nödstopp aktiveras ändrar reläet läge. Nödstoppet aktiveras vanligtvis av en extern signal som tas emot via den digitala ingången. Informationen om nödstopp kan till exempel skickas till fastighetens automationssystem.

    • Bypass-spjällets position — Reläet anger bypass-spjällets position. Ändringen av spjällets position syns till exempel i byggnadens automationssystem. Det finns två positioner:
      • Om ändarna på reläet är öppna är bypass-spjället öppet och luftflödet leds förbi värmeväxlaren (så kallat sommarläge).
      • Om reläets ändar är stängda är bypass-spjället stängt och luftflödet passerar genom värmeväxlaren (så kallat vinterläge).

    • Styrning av kanalbatteri — Den här inställningen används i speciella situationer där en kanalvärmare har installerats i ventilationskanalen. Reläet kan användas för att styra anordningar som är kopplade till kanalvärmaren, såsom pumpen, magnetventilen och så vidare. För mer information, se avsnitt Kanalvärmarstyrning.

      OBS:

      Reläets spänning är endast 24 V, så informationen kan inte användas direkt för att styra 230 VAC-matningen, utan det krävs till exempel ett anslutningsdon däremellan.

    • Ingen — Reläet är inte i bruk.

    • Luftvärme — Den här inställningen används i varmluftsvärmaren. Använd reläet för att styra vätskeradiatorns reglerapparat i varmluftsvärmaren.

    • På/av läge — Reläet ändrar läge i felsituationer eller när aggregatet har stannat.

  4. Driftsläget för ventilationsaggregatets 24 V relä är nu inställt.
