Modbus-inställningar

Om ventilationsaggregatet är anslutet till exempelvis ett fastighetsautomationssystem via Modbus ska du konfigurera Modbus-inställningarna. Modbus-inställningarna är:
  • Ventilationsaggregatets Modbus-adress
  • Modbus-överföringshastighet
  • Modbus-paritet
  • Modbus-stoppbit.
Konfigurationen av alla Modbus-inställningar beskrivs nedan i den ovan nämnda ordningen. Du kan också hänvisa till dessa instruktioner när du konfigurerar enskilda inställningar, såsom Modbus-adressen.

Genomföra Modbus-inställningarna:

  1. Välj Expertinställningar.

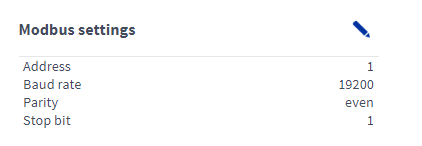

  2. Modbus-inställningarna beskrivs i området Modbus-inställningar.
  3. Välj Redigera i områdets övre högra hörn:

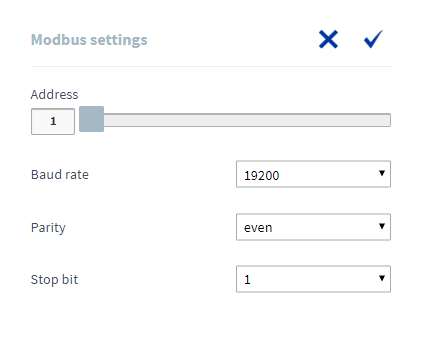

    Modbus-inställningar-skärmen öppnas i redigeringsläge:
  4. Ange ventilationsaggregatets Modbus-adress i fältet Adress. Alternativt kan adressen ställas in med hjälp av det blå skjutreglaget. Adressen kan ställas in på ett värde mellan 1–247.
  5. Välj hastighet för Modbus-kanalen i Överföringshastighet rullgardinsmenyn. Alternativen är 9600, 19200, 38400, 57600 och 115200.
  6. Välj Modbus-kanalens paritet i rullgardinsmenyn. Alternativen är:
    • nej — Ingen paritet
    • jämn — Jämn paritet
    • udda — Udda paritet
  7. Ställ in Modbus-kanalens stoppbit i fältet Stoppbit . Alternativen är 1 och 2.
  8. Välj OK. .
Modbus-inställningarna är nu slutförda.
