Funktion hos kanalbatteri

Följ alltid i första hand den anslutningshandling som tillhandahålls av VVS-projektören eller värmepumpstillverkaren. Kom ihåg att även läsa bruksanvisningen för kanalbatteriet.

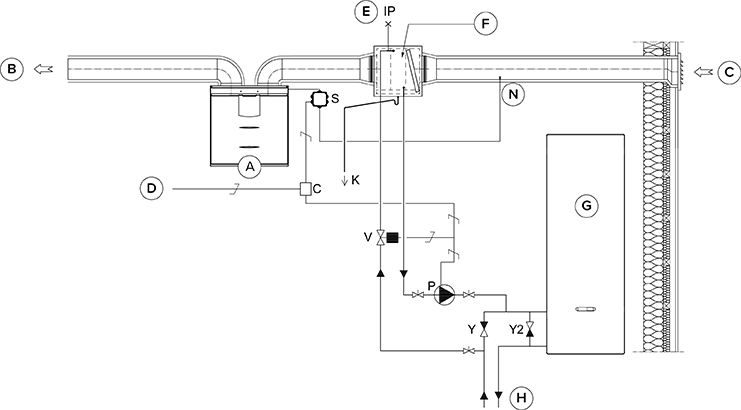

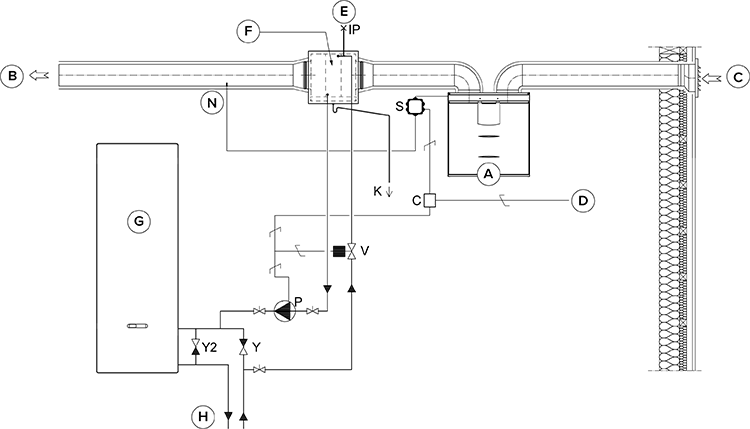

Bifogade bild visar ett exempel på hur ett värmebatteri/en kylare kopplas till värmeupptagningskretsen.

Batterienhetens utloppsrör är anslutet till värmeupptagningskretsens returrör. Vätskan som återvänder från batterienheten cirkuleras tillbaka till värmeupptagningskretsens returledning. Om det är känt att tryckförlusterna i värmeupptagningskretsens värmepump är för stora, rekommenderas att värmepumpen förbikopplas. I så fall cirkulerar vätskan när värmepumpen är i vila, och tryckförlusten i bypassens envägsventil Y2 måste vara mindre än värmepumpens tryckförlust.

Uppvärmning: Pumpen slås på när utomhustemperaturen sjunker under den fabriksinställda vintergränsen (–5 °C).

Kylning: Den önskade tilluftstemperaturen som ställts in för aggregatets läge (t.ex. Hemma-läge) avgör när pumpen ska slås på. Pumpen slås på när tilluftsinställningen är lägre än temperaturen på den tillförda luften.

Kanalbatteriet kan installeras i tilluftskanalen eller i uteluftskanalen. Om batteriet placeras i uteluftskanalen kan det användas för förvärmning och kylning. Om batteriet placeras i tilluftskanalen kan det endast användas för uppvärmning eller kylning.

Kanalbatteriet kan ställas in så att det fungerar automatiskt eller manuellt.

• Automatisk drift: På sommaren bibehålls den inställda tilluftstemperaturen. På vintern kopplas kanalbatteriet in när uteluftens temperatur sjunker under vinterinställningen.
• Manuell drift: På sommaren kopplas kanalbatteriet in när uteluftens temperatur stiger över sommarinställningen. På vintern kopplas kanalbatteriet in när uteluftens temperatur sjunker under vinterinställningen.

För att förebygga risken för kondens i tilluftskanalen kan du ställa in justeringen av tilluftsgränsen på automatisk eller manuell.

• Automatisk justering: Tilluftsgränsen justeras automatiskt enligt frånluftens daggpunkt. När tilluftens temperatur sjunker för lågt stängs kanalbatteriet av.
• Manuell justering: Tilluftsgränsen justeras manuellt. När tilluftens temperatur sjunker under det inställda värdet stängs kanalbatteriet av.

Om du använder en extern givare går du till inställningarna för extern givare och väljer antingen styrning med batteri i uteluftskanalen eller styrning med batteri i tilluftskanalen. Den externa givarens temperaturavläsning visas i underhållsmenyn: Meny > Servicemeny > Aggregatets uppgifter (sida 5) > Extern givare.
