Pomiary na wejściu

Pomiary wykonano przy temperaturze wody 55 °C. Inne wartości zostały ustalone w oparciu o te pomiary.

A — Moc cieplna wejścia, kW

B — Różnica w temperaturze wody, °C

C — Przepływ wody dm3/s

D — Przepływ powietrza dm3/s

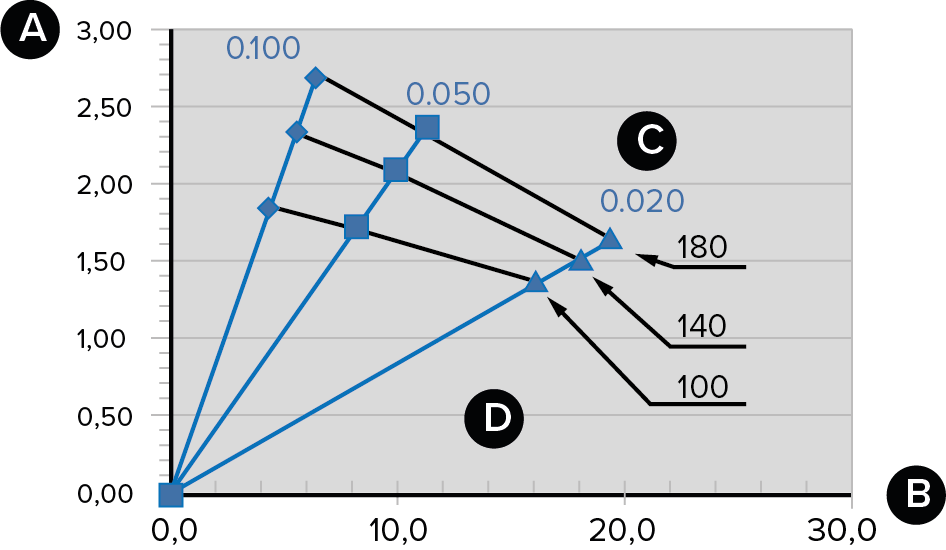

Rysunek 1. Vallox 245 MV nagrzewnica wtórna ta1=15°C, tf1=40°C

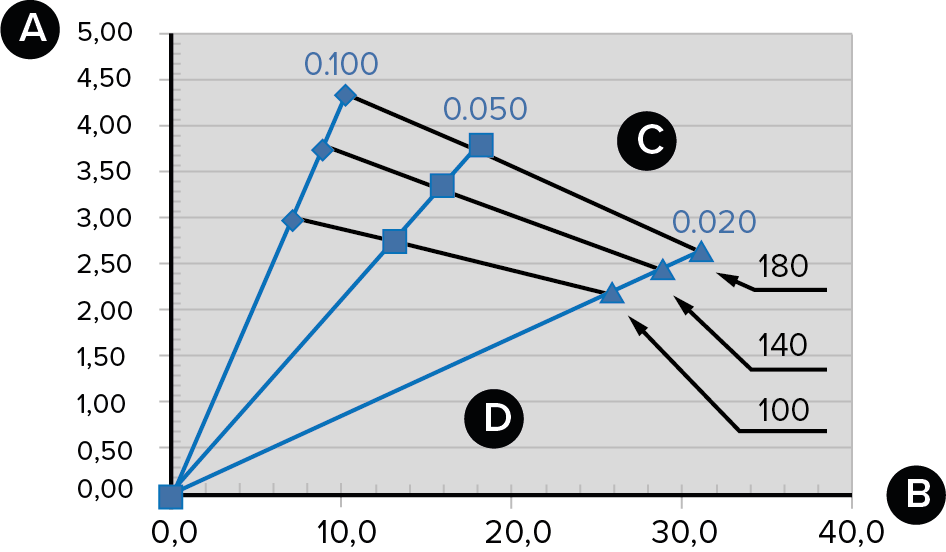

Rysunek 2. Vallox 245 MV nagrzewnica wtórna ta1=15°C, tf1=55°C

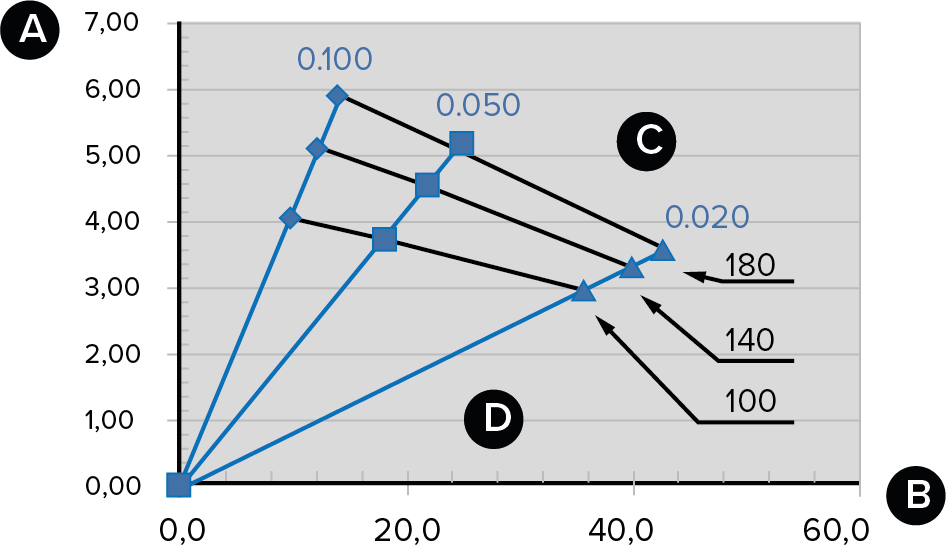

Rysunek 3. Vallox 245 MV nagrzewnica wtórna ta1=15°C, tf1=70°C

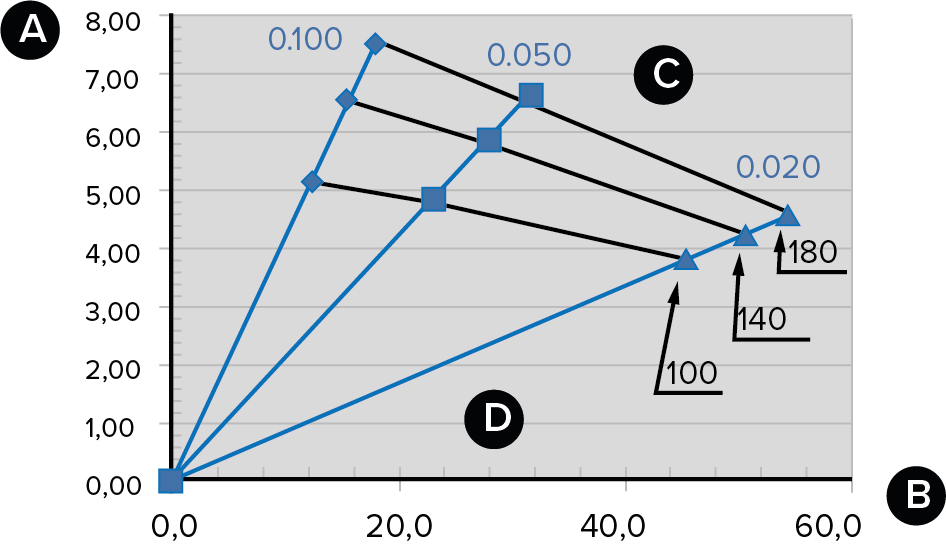

Rysunek 4. Vallox 245 MV nagrzewnica wtórna ta1=15°C, tf1=85°C
