Strumienie powietrza nawiewanego/wywiewanego oraz moce wejściowe

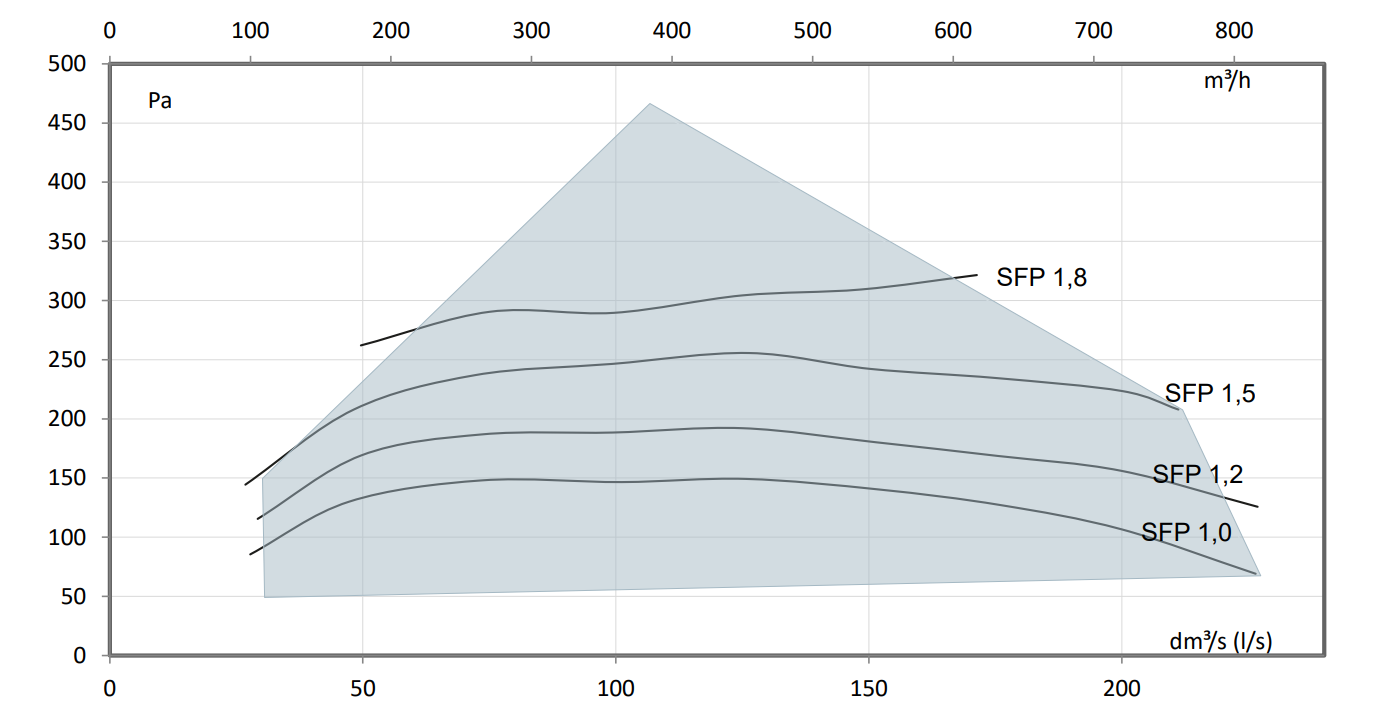

Rysunek 1. Strumienie powietrza nawiewanego i wywiewanego wentylatora, aluminiowy zespół wymiennika ciepła

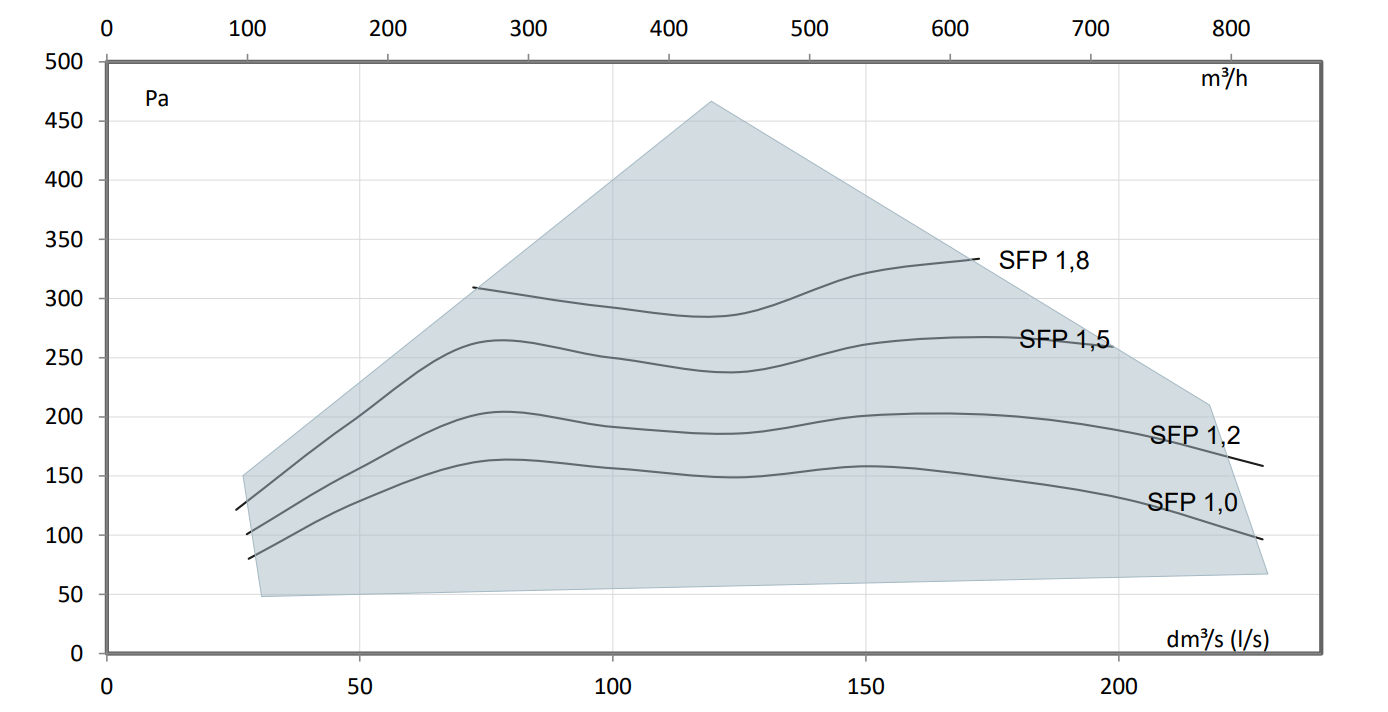

Rysunek 2. Strumienie powietrza nawiewanego i wywiewanego wentylatora, entalpiczny zespół wymiennika ciepła

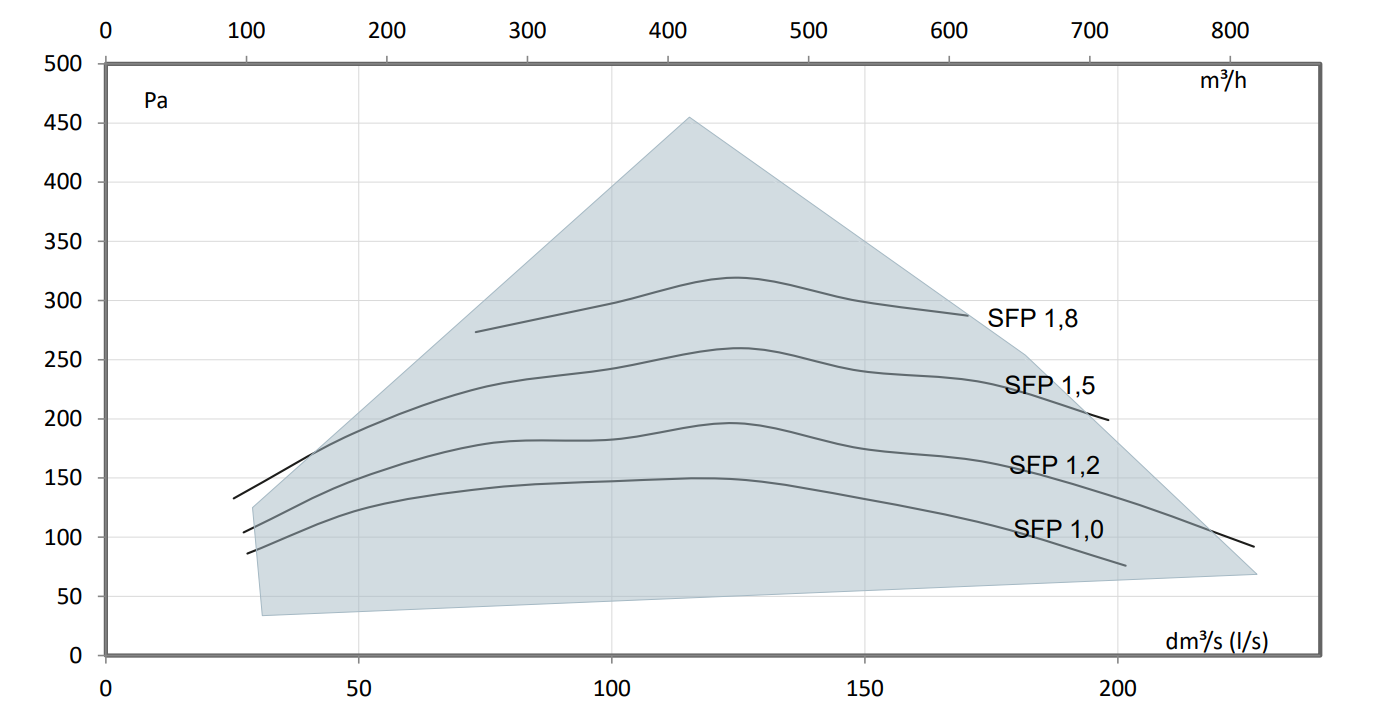

Rysunek 3. Strumienie powietrza nawiewanego i wywiewanego wentylatora, MyVallox 245 CFi VKL
SFP = Moc wejściowa (łącznie) (W) Przepływ powietrza (maks) ( dm 3 /s)

Zalecana wartość SFP (Moc właściwa wentylatora) wynosi <1,8 (kW m3/s). Przy niższym ciśnieniu całkowitym wartość SFP jest niższa.

Tabela 1. Moc wejściowa, aluminiowy zespół wymiennika ciepła
l/s m3/h Pa W
Min. 30 107 102 35
Śr. 125 450 192 149
Maks. 211 760 208 316
Tabela 2. Moc wejściowa, entalpiczny zespół wymiennika ciepła
l/s m3/h Pa W
Min. 29 105 75 22
Śr. 126 452 165 135
Maks. 217 782 210 311
Tabela 3. Moc wejściowa, MyVallox 245 CFi VKL
l/s m3/h Pa W
Min. 30 107 82 25
Śr. 125 450 169 142
Maks. 181 651 254 313

Można obliczyć moc wejściową dla określonego punktu pracy za pomocą programu do wyboru produktu o nazwie Vallox MySelecta.
