Strumienie powietrza nawiewanego/wywiewanego oraz moce wejściowe

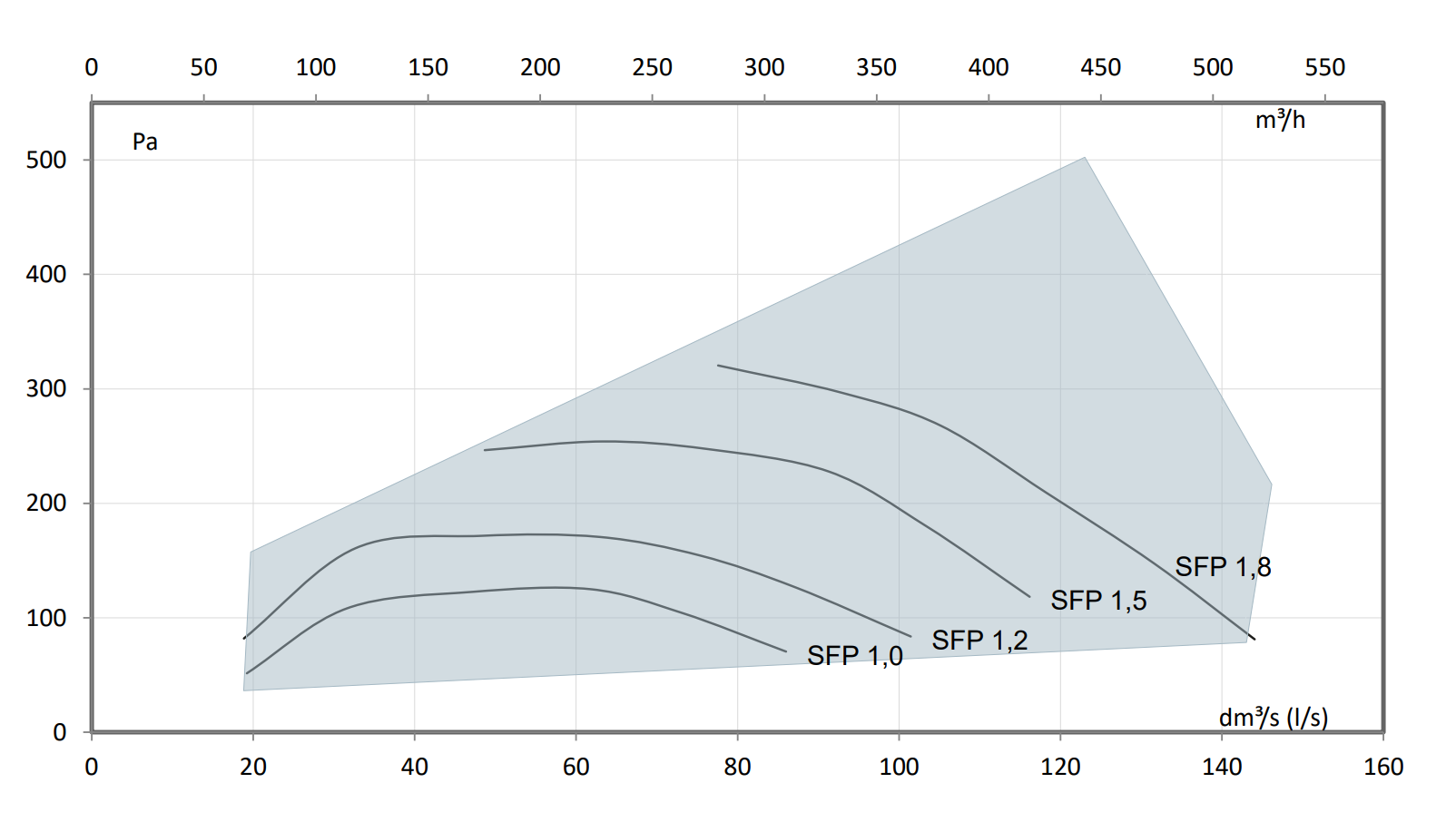

Rysunek 1. Strumienie powietrza nawiewanego i wywiewanego wentylatora, aluminiowy zespół wymiennika ciepła

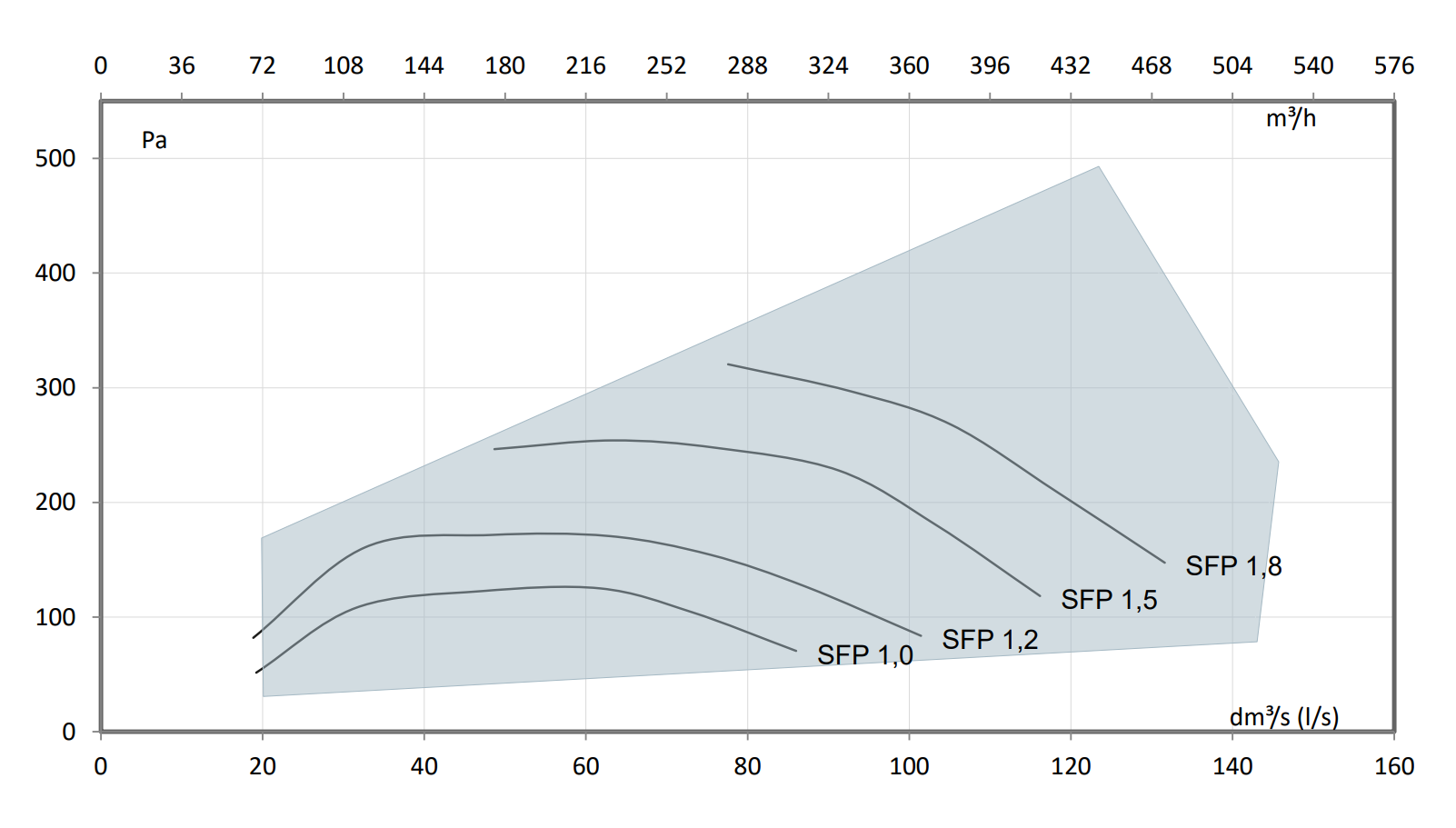

Rysunek 2. Strumienie powietrza nawiewanego i wywiewanego wentylatora, entalpiczny zespół wymiennika ciepła
SFP = Moc wejściowa (łącznie) (W) Przepływ powietrza (maks) ( dm 3 /s)

Zalecana wartość SFP (Moc właściwa wentylatora) wynosi <1,8 (kW m3/s). Przy niższym ciśnieniu całkowitym wartość SFP jest niższa.

Tabela 1. Moc wejściowa, aluminiowy zespół wymiennika ciepła
l/s m3/h Pa W
Min. 19 69 96 24
Śr. 76 274 181 98
Maks. 146 524 217 322
Tabela 2. Moc wejściowa, entalpiczny zespół wymiennika ciepła
l/s m3/h Pa W
Min. 20 73 71 22
Śr. 75 271 176 96
Maks. 145 523 236 331

Można obliczyć moc wejściową dla określonego punktu pracy za pomocą programu do wyboru produktu o nazwie Vallox MySelecta.
