Ustawienia przekaźnika

Ta sekcja opisuje ustawienia przekaźnika 24 V urządzenia wentylacyjnego. Tylko jeden tryb pracy może być wybrany w danym momencie.

Aby ustawić tryb pracy przekaźnika urządzenia wentylacyjnego:

  1. Wybierz Ustawienia zaawansowane.
  2. Ustawienia przekaźnika są opisane w Ustawienia przekaźnika.

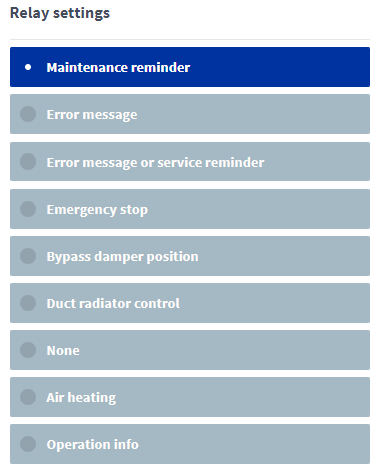

  3. Wybierz tryb pracy przekaźnika 24 V urządzenia wentylacyjnego. Opcje to:

    • Przypomnienie o konserwacji — gdy przypomnienie o konserwacji urządzenia zostanie aktywowane, przekaźnik zmienia swój tryb. Ta zmiana trybu może zostać odczytana na przykład przez system automatyki budynku.

    • Komunikat błędu — jeśli w urządzeniu wentylacyjnym wystąpi błąd, przekaźnik zmienia swój tryb. Ta zmiana trybu może zostać odczytana na przykład przez system automatyki budynku. Błąd jest również zapisywany w dzienniku błędów.

    • Komunikat błędu i przypomnienie o konserwacji — w przypadku aktywacji przypomnienia o konserwacji urządzenia, wystąpienia błędu w urządzeniu wentylacyjnym lub wyłączenia urządzenia, przekaźnik zmienia swój tryb. Ta zmiana trybu może zostać odczytana na przykład przez system automatyki budynku. Przypomnienie o konserwacji powiadamia użytkownika o konieczności przeprowadzenia konserwacji co cztery miesiące (ustawienie fabryczne). Aby uzyskać więcej informacji, patrz Konserwacja.

    • Zatrzymanie awaryjne — w przypadku aktywacji zatrzymania awaryjnego urządzenia, przekaźnik zmienia swój tryb. Zatrzymanie awaryjne jest zwykle aktywowane przez sygnał zewnętrzny odbierany przez wejście cyfrowe. Informacja o zatrzymaniu awaryjnym może być przesłana na przykład do systemu automatyki budynku.

    • Pozycja przepustnicy obejściowej — przekaźnik wskazuje pozycję przepustnicy obejściowej. Zmiana położenia przepustnicy jest widoczna np. w systemie automatyki domowej. Istnieją dwie pozycje:
      • Jeżeli styki przekaźnika są otwarte, przepustnica obejściowa jest otwarta i przepływ powietrza jest kierowany z pominięciem zespołu wymiennika ciepła (znana jako pozycja letnia).
      • Jeżeli styki przekaźnika są zamknięte, przepustnica obejściowa jest zamknięta i przepływ powietrza przechodzi przez zespół wymiennika ciepła (znana jako pozycja zimowa).

    • Sterowanie nagrzewnicą kanałową — to ustawienie jest używane w szczególnych sytuacjach, w których nagrzewnica kanałowa została zainstalowana w kanale wentylacyjnym. Przekaźnik może być używany do sterowania urządzeniami podłączonymi do nagrzewnicy kanałowej, takimi jak pompa, zawór elektromagnetyczny itp. Aby uzyskać więcej informacji, patrz Sterowanie nagrzewnicą kanałową.

      UWAGA:

      Napięcie przekaźnika wynosi tylko 24 V, więc informacja nie może być bezpośrednio wykorzystana do sterowania zasilaniem 230 V AC i np. potrzebny jest stycznik pośredniczący.

    • Żaden — funkcja przekaźnika nie jest używana.

    • Ogrzewanie powietrza — to ustawienie jest używane w nagrzewnicy ciepłego powietrza. Należy użyć przekaźnika do sterowania siłownikiem nagrzewnicy cieczowej nagrzewnicy ciepłego powietrza.

    • Stan włączenia/wyłączenia — przekaźnik zmieni tryb w sytuacjach błędu lub gdy urządzenie zostanie zatrzymane.

  4. Tryb pracy przekaźnika 24 V urządzenia wentylacyjnego został ustawiony.
