Ustawienia Modbus

Jeżeli urządzenie wentylacyjne jest podłączone np. do systemu automatyki budynku przez magistralę Modbus, należy skonfigurować ustawienia Modbus. Ustawienia Modbus to:
  • Adres Modbus urządzenia wentylacyjnego
  • Szybkość transmisji magistrali Modbus
  • Parzystość magistrali Modbus
  • Bit stopu magistrali Modbus.
Konfiguracja wszystkich ustawień Modbus jest opisana poniżej w wyżej wymienionej kolejności. Można również odnieść się do tych instrukcji podczas konfigurowania poszczególnych ustawień, takich jak adres Modbus.

Aby skonfigurować ustawienia Modbus:

  1. Wybierz Ustawienia zaawansowane.

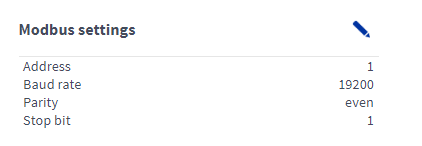

  2. Ustawienia Modbus są opisane w Ustawienia Modbus.
  3. Wybierz opcję Edytuj w prawym górnym rogu obszaru:

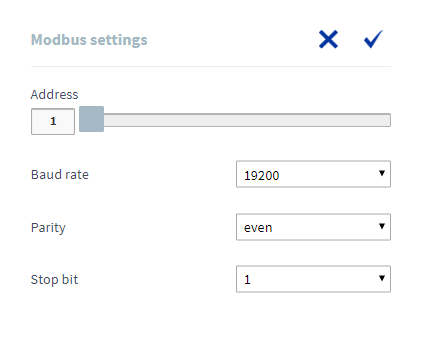

    Ekran Ustawienia Modbus otworzy się w trybie edycji:
  4. Wprowadź adres Modbus urządzenia wentylacyjnego w polu Adres. Adres można również ustawić używając niebieskiego suwaka. Adres można ustawić w zakresie od 1 do 247.
  5. Wybierz prędkość kanału Modbus z menu rozwijanego Szybkość transmisji. Opcje to 9600, 19200, 38400, 57600 lub 115200.
  6. Wybierz parzystość kanału Modbus z menu rozwijanego. Opcje to:
    • brak — brak parzystości
    • parzysty — parzystość parzysta
    • nieparzysty — parzystość nieparzysta
  7. Ustaw bit stopu kanału Modbus w polu Bit stopu. Dostępne opcje to 1 i 2.
  8. Wybierz OK. .
Zakończono ustawienia Modbus.
