Relės nuostatų konfigūracija

Relė naudojama valdyti prie ortakio radiatoriaus prijungtus įrenginius, tokius kaip siurblys ar solenoidinis vožtuvas. Atkreipkite dėmesį, kad relės įtampa yra tik 24 V, todėl, pavyzdžiui, kontaktorius turi būti naudojamas 230 V kint. srovės maitinimo valdymui.

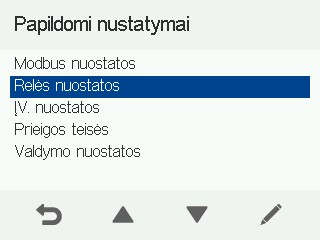

  1. Atverkite Relės nuostatos.

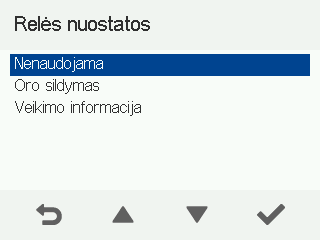

  2. Pasirinkite relės nuostatą.

    • Pasirinkite Techn. priež. prim. pranešti, pvz., gartraukiui arba pastato automatikos sistemai, kad reikia pakeisti filtrą.

    • Pasirinkite Klaidos pranešimas informuoti, pvz., gartraukį arba pastato automatikos sistemą apie vėdinimo įrenginio klaidas.

    • Pasirinkite Klaidos pranešimas ir techninės priežiūros priminimas informuoti, pvz., gartraukį arba pastato automatikos sistemą apie vėdinimo įrenginio klaidas ir filtrų keitimo poreikį.

    • Pasirinkite Avarinis stabd. informuoti, pvz., gartraukį arba pastato automatikos sistemą, kai aktyvinamas avarinis stabdymas.

    • Pasirinkite Apėjimo sklendės padėtis informuoti pastato automatikos sistemą apie vėdinimo įrenginio apėjimo sklendės padėtį. Padėties parinktys yra šilumos atgavimas arba apėjimo režimas.

    • Pasirinkite Ortakio radiatoriaus valdiklis valdyti vėdinimo įrenginio išorinį skysčio radiatorių, pvz., MLV radiatorių, įrenginiu. Ši nuostata pasirenkama ypatingais atvejais, kai vėdinimo ortakių sistemoje sumontuotas ortakio radiatorius.

    • Pasirinkite Oro šildymas valdyti, pvz., skysčio šildymo radiatorių tiekiamo oro ortakyje su vėdinimo įrenginiu.

    • Pasirinkite Įjungimo / išjungimo būsena informuoti, pvz., pastato automatikos sistemą, kai vėdinimo įrenginys išjungiamas arba ventiliatoriai sustoja. Įjungimo / išjungimo būsenos nuostata taip pat gali būti naudojama išorinėms sklendėms valdyti.

  3. Sukonfigūruokite relės nuostatą.
  4. Tęskite sąranką pasirinkdami Gerai:
