Ortakio radiatoriaus valdiklis

Ortakio radiatorius gali būti įrengtas išorės oro arba tiekiamo oro ortakyje. Jeigu ortakio radiatorius sumontuotas išorės oro ortakyje, jį galima naudoti pirminiam šildymui ir (arba) vėsinimui. Jeigu ortakio radiatorius įrengtas tiekiamo oro ortakyje, jis gali būti naudojamas tik vėsinimui.

Ortakio radiatorių galima nustatyti veikti automatiškai arba rankiniu būdu.

  • Automatinis – vasarą palaikoma nustatyta tiekiamo oro temperatūra. Žiemą ortakio radiatorius įsijungia, kai išorės oro temperatūra nukrenta žemiau žiemos nuostatos.
  • Rankinis – vasarą ortakio radiatorius įjungiamas, kai išorės oro temperatūra pakyla aukščiau vasaros nuostatos. Žiemą ortakio radiatorius įsijungia, kai išorės oro temperatūra nukrenta žemiau žiemos nuostatos.
Norėdami pašalinti tiekiamo oro ortakio kondensacijos riziką, nuspręskite, ar tiekiamo oro riba bus reguliuojama automatiškai, ar rankiniu būdu:
  • Automatinis – tiekiamo oro riba reguliuojama automatiškai pagal ištraukiamo oro rasos tašką. Kai tiekiamo oro temperatūra nukrenta per žemai, ortakio radiatorius išjungiamas.
  • Rankinis – tiekiamo oro ribą galima nustatyti rankiniu būdu. Kai tiekiamo oro temperatūra nukrenta žemiau nustatytos vertės, ortakio radiatorius išjungiamas.
SVARBU:

Atkreipkite dėmesį į kondensacijos riziką, kai keičiate ortakio radiatoriaus nuostatas.

  1. Pasirinkite Nuostatos.
  2. Pasirinkite Eksperto nuostatos naudodami rodyklių mygtukus.
  3. Pasirinkite Gerai.
  4. Pasirinkite ĮV. / IŠV. ir magistralės nuostatos naudodami rodyklių mygtukus.
  5. Pasirinkite Gerai.
  6. Pasirinkite Relės nuostatos naudodami rodyklių mygtukus.
  7. Pasirinkite Gerai.

    Atsidaro Relės nuostatos ekranas.

  8. Rodyklių mygtukais pasirinkite Ortakio radiatoriaus valdiklis kaip relės veikimo režimą.

    Atsidaro Ortakio radiatoriaus nuostatos ekranas.

  9. Nustatykite ortakio radiatoriaus veikimą naudodami rodyklių mygtukus. Galimos parinktys:
    • Automatinis
    • Rankinis
  10. Pasirinkite rodyklę į dešinę.

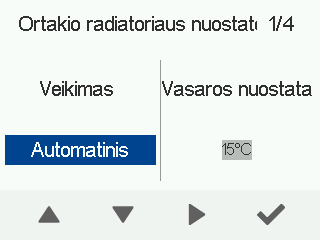

  11. Mygtukais Plius ir Minus nustatykite vasaros nuostatą.
    PASTABA:

    Jei pasirinkote automatinį ortakio radiatoriaus veikimą, negalėsite keisti vasaros nuostatos. Vasaros nuostata nustatoma nuo +10 °C iki +25 °C. Gamyklinė nuostata yra +15 °C.

  12. Pasirinkite rodyklę į dešinę.

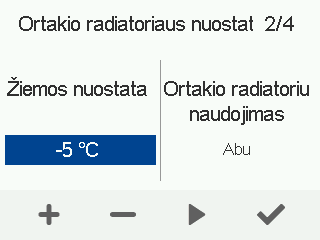

  13. Mygtukais Plius ir Minus nustatykite žiemos nuostatą. Žiemos nuostata yra nustatyta nuo −10 °C iki 5 °C. Gamyklinė nuostata yra −5 °C.
  14. Pasirinkite rodyklę į dešinę.

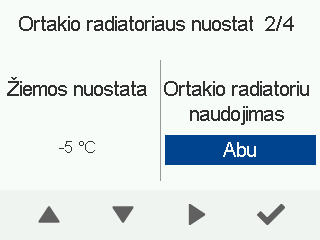

  15. Rodyklių mygtukais pasirinkite ortakio radiatoriaus veikimo režimą.

    Galimos parinktys:

    • Abu – ortakio radiatorius naudojamas pirminiam šildymui ir vėsinimui.
    • Pirminis šildymas – ortakio radiatorius naudojamas tik pirminiam šildymui.
    • Vėsinimas – ortakio radiatorius naudojamas tik vėsinimui.
  16. Pasirinkite rodyklę į dešinę.
  17. Rodyklių mygtukais konfigūruokite tiekiamo oro ribos reguliavimo būdą.

    Galimos parinktys:

    • Automatinis – tiekiamo oro riba reguliuojama automatiškai pagal ištraukiamo oro rasos tašką.
    • Rankinis – tiekiamo oro ribą galima nustatyti rankiniu būdu.
  18. Pasirinkite rodyklę į dešinę.
  19. Naudokite rodyklių mygtukus tiekiamo oro temperatūros ribos reguliavimo būdui nustatyti. Tiekiamo oro temperatūros riba reguliuojama nuo +12 °C iki +25 °C.
    PASTABA:

    Jei pasirinkote automatinį tiekiamo oro ribos reguliavimą, negalėsite rankiniu būdu reguliuoti tiekiamo oro ribos.

  20. Pasirinkite rodyklę į dešinę.
  21. Atsidaro Išorinio jutiklio nuostatos ekranas.

    Rodyklių mygtukais konfigūruokite išorinio jutiklio veikimo režimą. Galimos parinktys:

    • Nėra – ortakio radiatorius yra išorės oro ortakyje ir nėra prijungto išorinio jutiklio.
    • Išorės oro ortakio radiatoriaus valdymas – ortakio radiatorius ir išorinis jutiklis įrengti išorės oro ortakyje.
    • Oro šildymo valdymas – nenaudojama ortakio radiatoriaus valdymui.
    • Tiekiamo oro ortakio radiatoriaus valdymas – ortakio radiatorius ir išorinis jutiklis yra įrengti tiekiamo oro ortakyje.
