Relės nuostatos

Šiame skyriuje aprašomos vėdinimo įrenginio 24 V relės nuostatos. Vienu metu galima pasirinkti tik vieną veikimo režimą.

Norėdami nustatyti vėdinimo įrenginio relės veikimo režimą:

  1. Pasirinkite Eksperto nuostatos.
  2. Relės nuostatos aprašytos Relės nuostatos srityje.

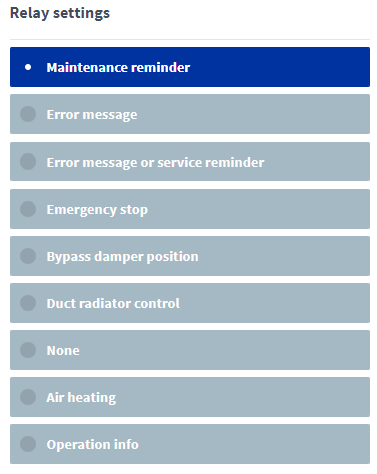

  3. Pasirinkite 24 V vėdinimo įrenginio relės veikimo režimą. Galimos parinktys:

    • Techninės priežiūros priminimas – kai įrenginio techninės priežiūros priminimas aktyvuojamas, relė pakeičia savo režimą. Šį režimo pakeitimą gali nuskaityti, pavyzdžiui, pastato automatikos sistema.

    • Klaidos pranešimas – jei vėdinimo įrenginyje yra klaida, relė pakeičia savo režimą. Šį režimo pakeitimą gali nuskaityti, pavyzdžiui, pastato automatikos sistema. Klaida taip pat įrašoma į klaidų žurnalą.

    • Klaidos pranešimas ir techninės priežiūros priminimas – Jei įjungtas įrenginio techninės priežiūros priminimas, įvyksta klaida vėdinimo įrenginyje arba įrenginys išjungtas, relė pakeičia savo režimą. Šį režimo pakeitimą gali nuskaityti, pavyzdžiui, pastato automatikos sistema. Techninės priežiūros priminimas praneša naudotojui apie techninės priežiūros poreikį kas keturis mėnesius (gamyklinė nuostata). Daugiau informacijos rasite skyrelyje Techninė priežiūra.

    • Avarinis stabdymas – jei įrenginio avarinis stabdymas yra suaktyvintas, relė pakeičia savo režimą. Avarinis stabdymas paprastai suaktyvinamas išoriniu signalu, gautu per skaitmeninę įvestį. Avarinio stabdymo informacija gali būti siunčiama, pavyzdžiui, į pastato automatikos sistemą.

    • Apėjimo sklendės padėtis – relė nurodo apėjimo sklendės padėtį. Sklendės padėties pokytis matomas, pvz., namo automatikos sistemoje. Yra dvi padėtys:
      • jei relės galai yra atviri, apėjimo sklendė yra atidaryta ir oro srautas nukreipiamas apeinant šilumos atgavimo elementą (vadinama vasaros padėtimi);
      • jei relės galai yra uždaryti, apėjimo sklendė yra uždaryta ir oro srautas teka per šilumogrąžos elementą (vadinama žiemos padėtimi).

    • Ortakio radiatoriaus valdiklis – ši nuostata naudojama ypatingose situacijose, kai vėdinimo ortakyje įrengtas ortakio radiatorius. Relė gali būti naudojama valdyti prie ortakio radiatoriaus prijungtus įrenginius, tokius kaip siurblys, solenoidinis vožtuvas ir kt. Daugiau informacijos rasite skyrelyje Ortakio radiatoriaus valdymas.

      PASTABA:

      Relės įtampa yra tik 24 V, todėl informacija negali būti tiesiogiai naudojama 230 V kint. srovės maitinimo valdymui, todėl tarp jų reikalingas, pvz., kontaktorius.

    • Nėra – relės funkcija nėra aktyvi.

    • Oro šildymas – ši nuostata naudojama šilto oro šildytuve. Naudokite relę šilto oro šildytuvo skysčio radiatoriaus pavarai valdyti.

    • Įjungimo / išjungimo būsena – relė pakeis režimą klaidos situacijose arba kai įrenginys sustoja.

  4. Vėdinimo įrenginio 24 V relės veikimo režimas dabar nustatytas.
