„Modbus“ nuostatos

Jei vėdinimo įrenginys prijungtas, pavyzdžiui, prie pastato automatizavimo sistemos per „Modbus“, sukonfigūruokite „Modbus“ nuostatas. „Modbus“ nuostatos:
  • vėdinimo įrenginio „Modbus“ adresas;
  • „Modbus“ duomenų perdavimo sparta;
  • „Modbus“ lyginumas;
  • „Modbus“ stabdos bitas.
Visų „Modbus“ nuostatų konfigūracija aprašyta toliau pirmiau minėta tvarka. Taip pat galite vadovautis šiomis instrukcijomis konfigūruodami atskiras nuostatas, pavyzdžiui, „Modbus“ adresą.

Norėdami konfigūruoti „Modbus“ nuostatas:

  1. Pasirinkite Eksperto nuostatos.
  2. „Modbus“ nuostatos aprašytos „Modbus“ nuostatos srityje.
  3. Pasirinkite Keisti dešiniajame viršutiniame srities kampe:

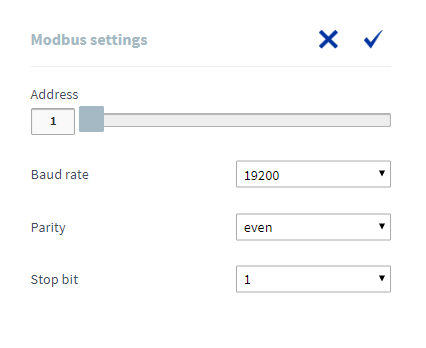

    Šis „Modbus“ nuostatos ekranas bus atvertas redagavimo režimu:
  4. Įveskite vėdinimo įrenginio „Modbus“ adresą Adresas laukelyje. Arba adresą galima nustatyti naudojant mėlyną slankiklį. Adresą galima nustatyti nuo 1 iki 247.
  5. Pasirinkite „Modbus“ kanalo greitį iš Sparta bod. išskleidžiamojo meniu. Galimos parinktys yra 9600, 19200, 38400, 57600 ir 115200.
  6. Pasirinkite „Modbus“ kanalo lyginumą iš išskleidžiamojo meniu. Galimos parinktys:
    • ne – nėra lyginumo
    • lyg. – lyginis lyginumas
    • nelyg. – nelyginis lyginumas
  7. Nustatykite „Modbus“ kanalo stabdos bitą Stabd. bit. laukelyje. Galimos parinktys yra 1 ir 2.
  8. Pasirinkite Gerai. .
„Modbus“ nuostatos dabar atliktos.
