Ieplūdes mērījumi

Mērījumi veikti ar ūdeni 55 °C temperatūrā. Citas vērtības, iegūtas no šiem mērījumiem.

A — Siltumenerģijas patēriņš, kW

B — Ūdens temperatūras starpība, °C

C — Ūdens plūsma dm³/s

D — Gaisa plūsma dm³/s

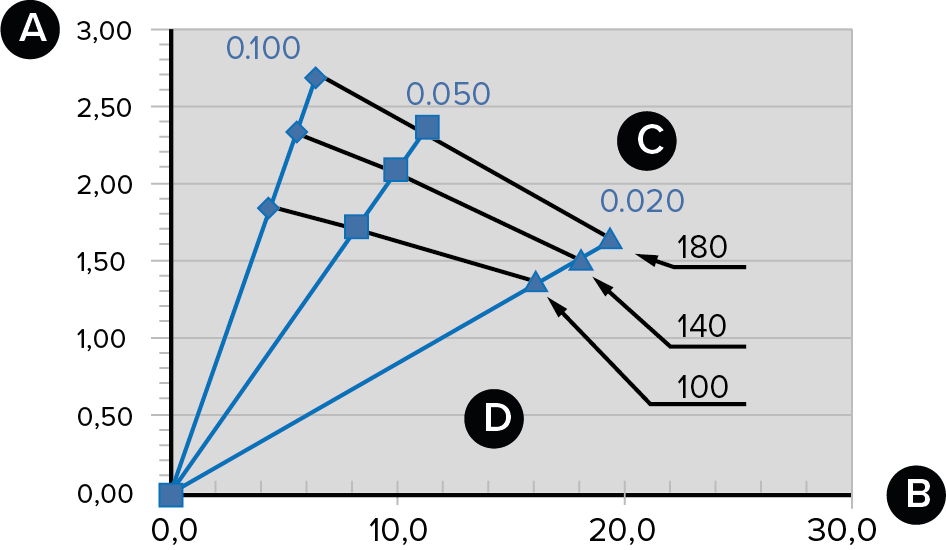

Attēls 1. Vallox 245 MV šķidruma radiatora t_a1=15°C, t_f1=40°C

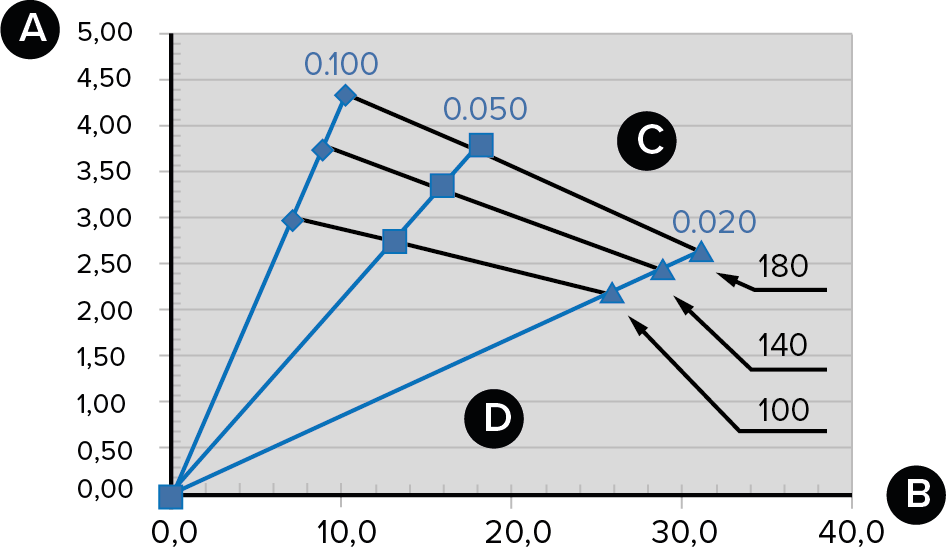

Attēls 2. Vallox 245 MV šķidruma radiatora t_a1=15°C, t_f1=55°C

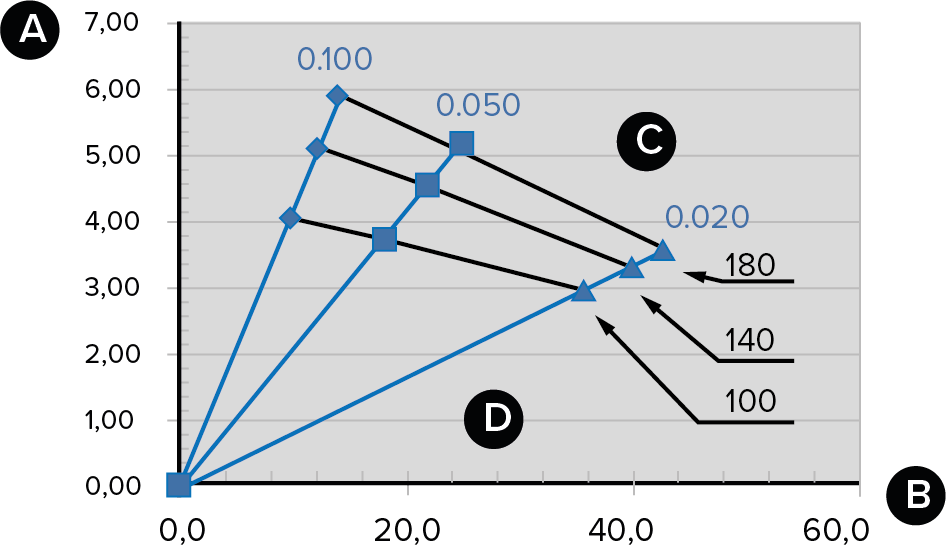

Attēls 3. Vallox 245 MV šķidruma radiatora t_a1=15°C, t_f1=70°C

Attēls 4. Vallox 245 MV šķidruma radiatora t_a1=15°C, t_f1=85°C
