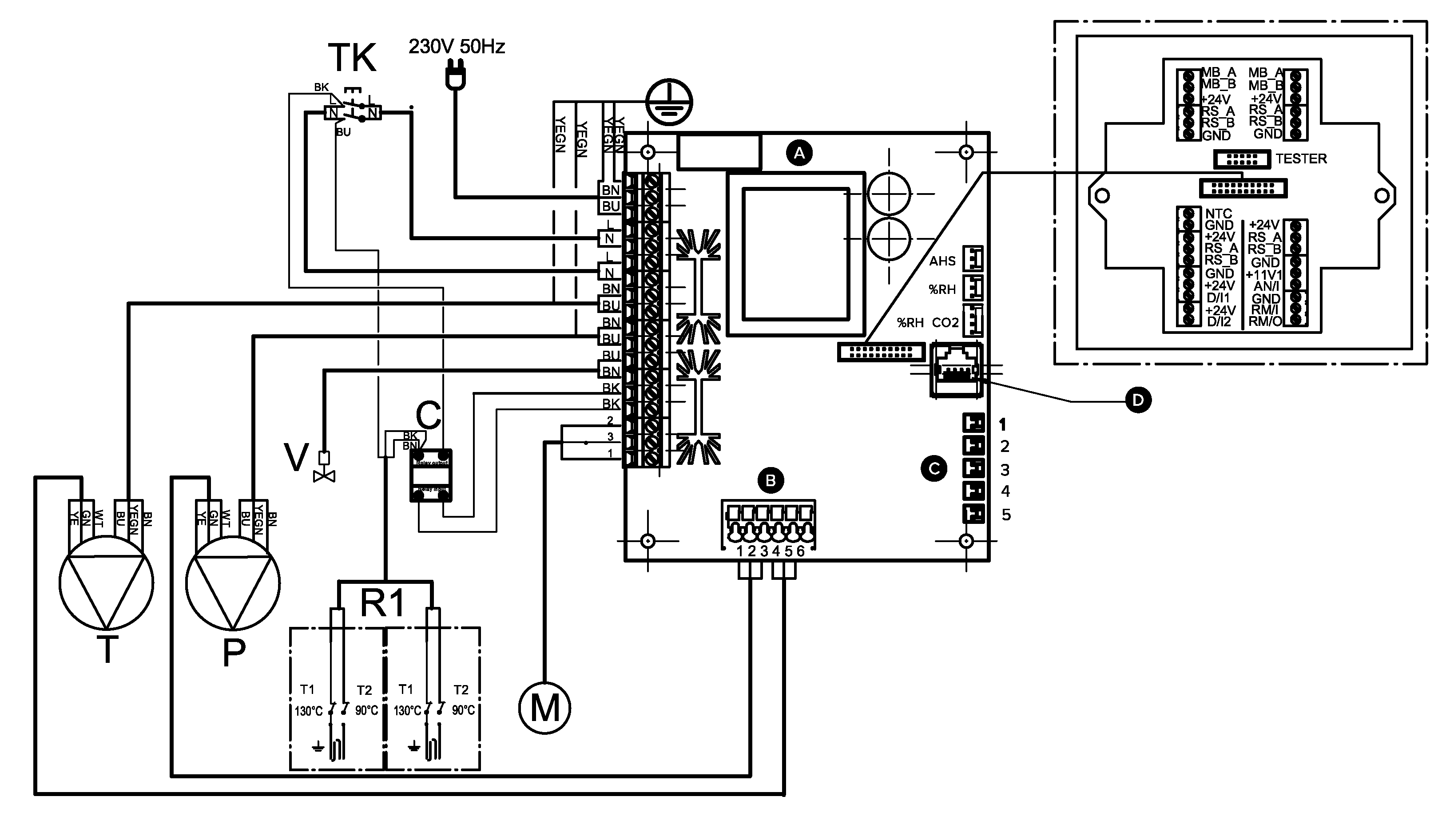

A
|
Mātesplate
|
AN/I
|
Analogā ievade 0–10 V līdzstrāva
|
|
B
|
- Nosūces gaisa ventilatora taho (WT)
- GND (GN)
- Nosūces gaisa ventilatora PWM (YE)
- Ieplūdes gaisa ventilatora taho (WT)
- GND (GN)
- Ieplūdes gaisa ventilatora PWM (YE)
|
RM/I
|
24 V releja ievade
|
|
C
|
- Nosūces gaiss
- Āra gaiss
- Ieplūdes gaiss
- Izplūdes gaiss
- Ieplūdes gaiss no SA elementa
|
RM/O
|
24 V releja izvade
|
|
D
|
LAN
|
V
|
Šķidruma radiatora aktuators
|
|
MB_A
|
Ārējais Modbus A signāls
|
T
|
Ieplūdes gaisa ventilators
|
|
MB_B
|
Ārējais Modbus B signāls
|
P
|
Nosūces gaisa ventilators
|
|
+24 V
|
+24 V līdzstrāvas (DC) spriegums
|
M
|
Aizbīdņa motors
|
|
GND
|
Digitālā un analogā zemējuma potenciāls
|
TK
|
Drošības slēdzis
|
|
RS_A
|
Vietējās aparatūras Modbus A signāls
|
C
|
Apsildes rezistora relejs
|
|
RS_B
|
Vietējās aparatūras Modbus B signāls
|
AHS
|
Pēcapsildes kontrole
|
|
NTC
|
Ārējā temperatūras sensora savienotājs
|
%RH
|
Iekšējais mitruma sensors
|
|
D/l1
|
Digitālā ievade 1
|
%RH CO2
|
Iekšējais mitruma un oglekļa dioksīda sensors
|
|
D/l2
|
Digitālā ievade 2
|
R1
|
Pēcapsildes rezistors ar 90 °C un 130 °C pārkaršanas aizsardzību
|
|
11V1
|
11,1 V darba spriegums
|
|
|
