Hauptkomponenten

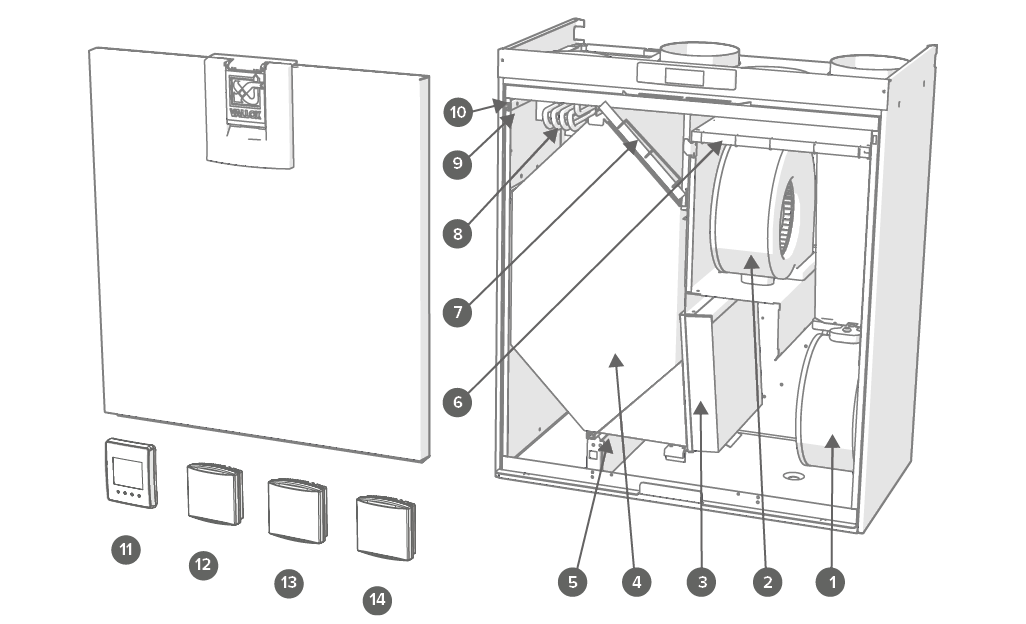

Abbildung: R-Modell. Beim L-Modell sind die Komponenten spiegelbildlich.
| Nr. | Teil | Nr. | Teil |
|---|---|---|---|
| 1 | Abluftventilator | 8 | Nachheizwiderstand |
| 2 | Zuluftventilator | 9 | Sicherheitsschalter |
| 3 | Feinstaubfilter für Zuluft | 10 | Interner Kohlendioxid- und Luftfeuchtigkeitssensor |
| 4 | Wärmetauscher | 11 | Bedienelement |
| 5 | Bypassklappe des Wärmetauschers | 12 | Kohlendioxidsensor (Zubehör) |
| 6 | Grobstaubfilter für Zuluft | 13 | Luftfeuchtigkeitssensor (Zubehör) |
| 7 | Grobstaubfilter für Abluft | 14 | VOC-Sensor (Zubehör) |
