Installation des MV C 80-Panels

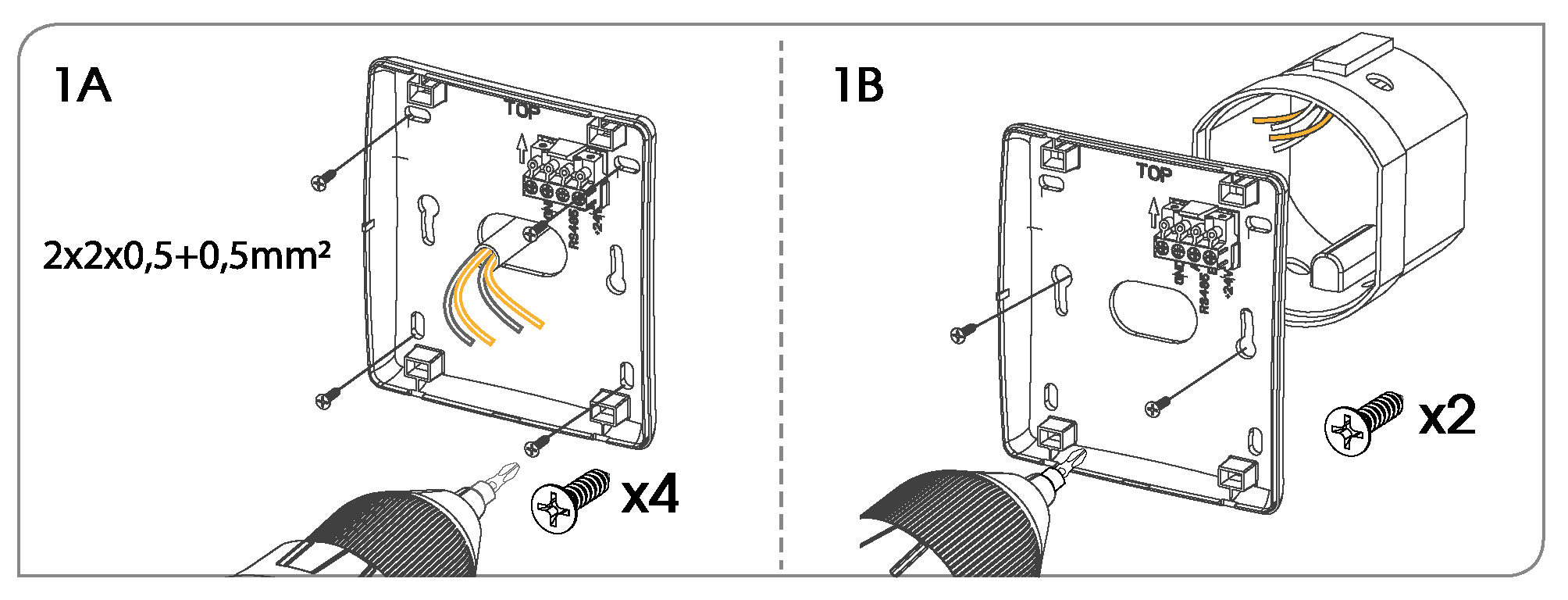

  1. Schrauben Sie die Rückseite des Control-Panels gemäß Bild 1A an eine Wand oder gemäß Bild 1B an eine Steckdosenbox.

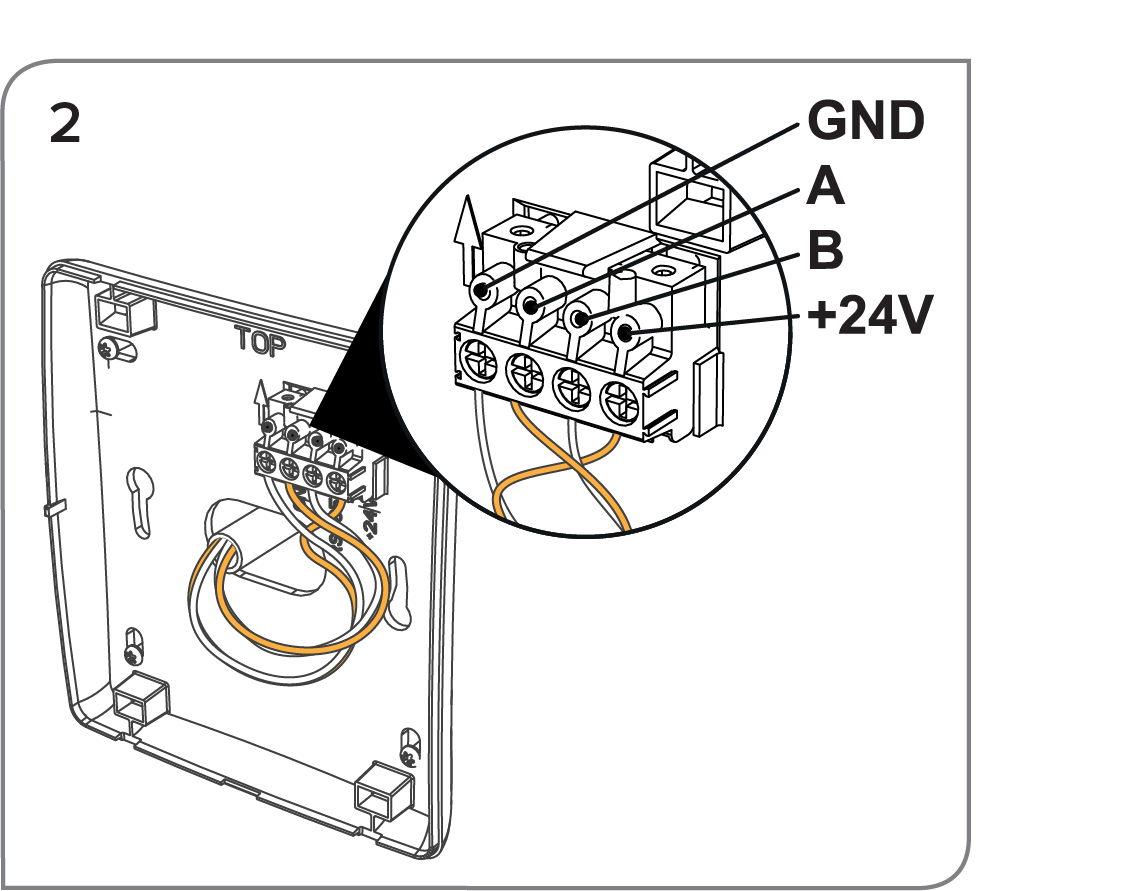

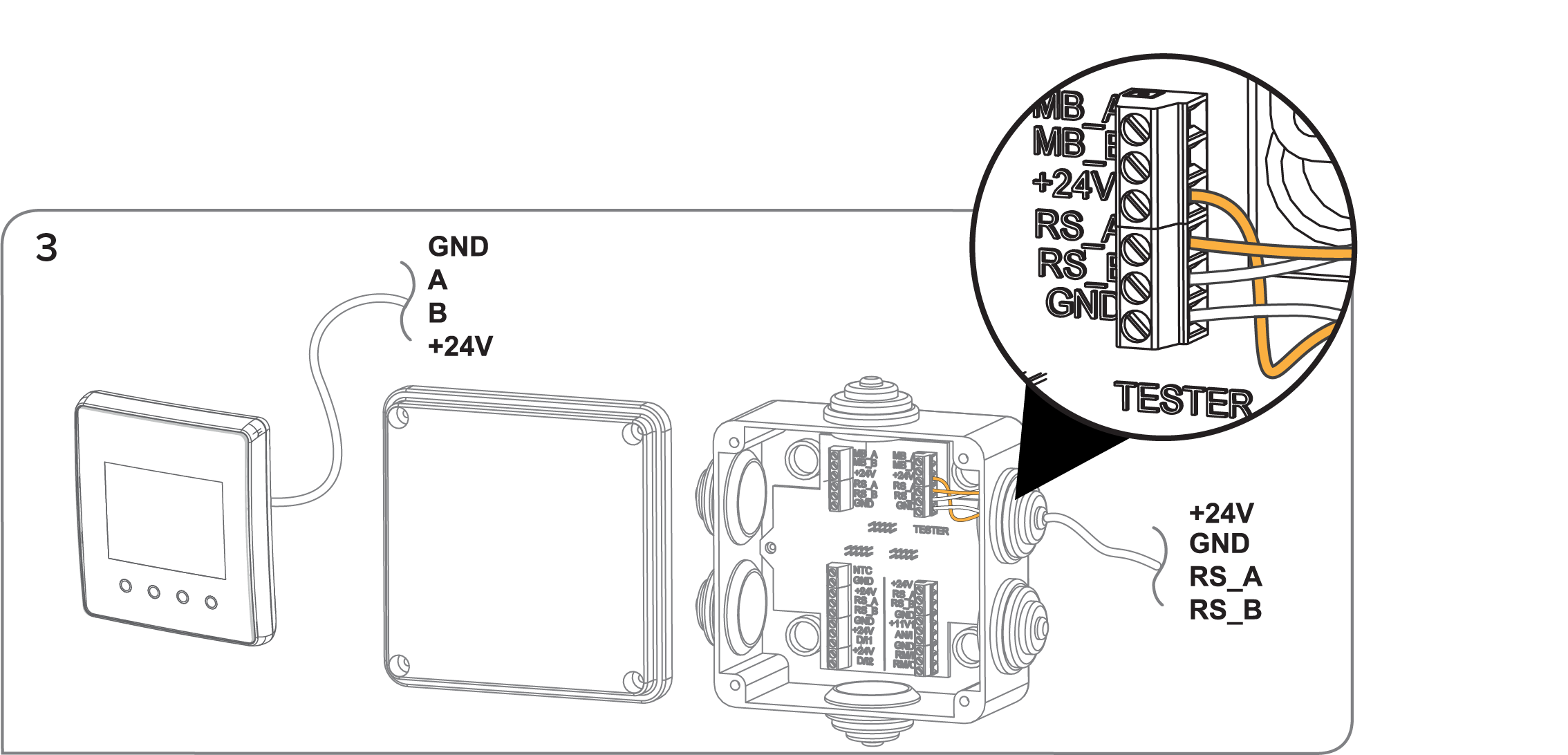

  2. Schließen Sie die Kabel an das Control-Panels und den externen Anschlusskasten des Lüftungsgeräts gemäß den Abbildungen 2 und 3 an.

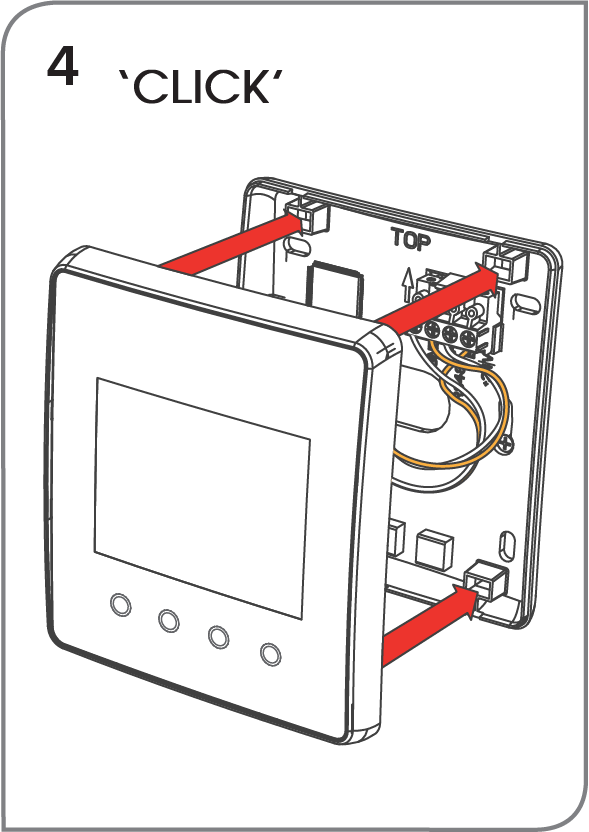

  3. Drücken Sie die Frontabdeckung des Control-Panels hinein. Sie können ein Klicken hören, wenn die Abdeckung eingerastet ist.

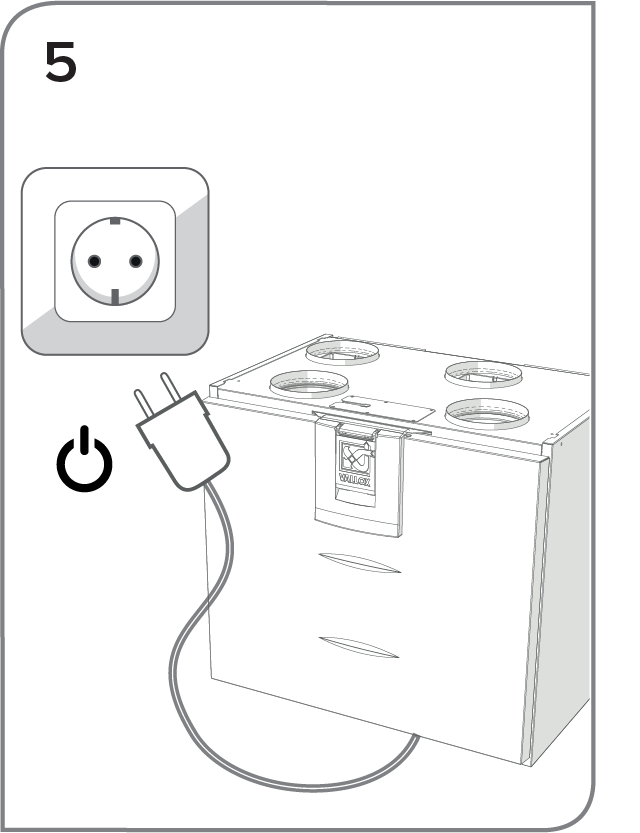

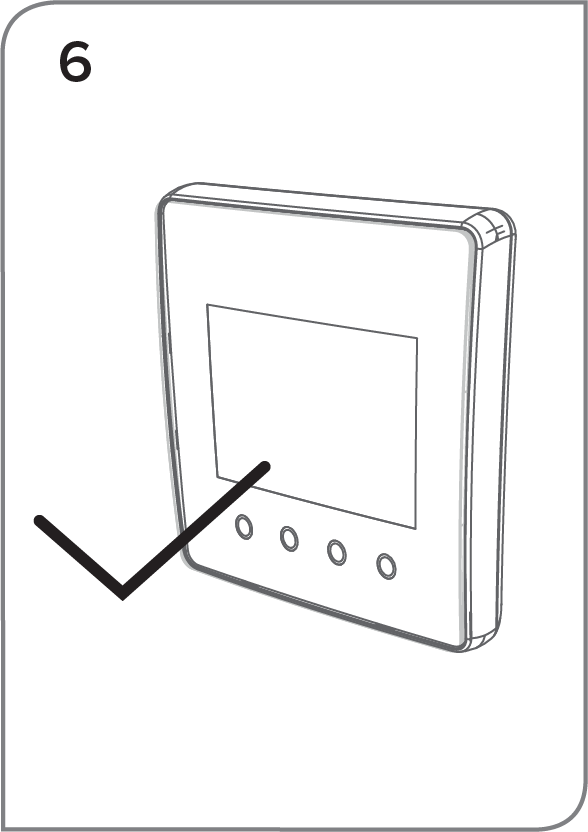

  4. Schließen Sie das Lüftungsgerät an. Sind die Kabel richtig angeschlossen, sind sowohl das Gerät als auch das Control-Panel eingeschaltet.

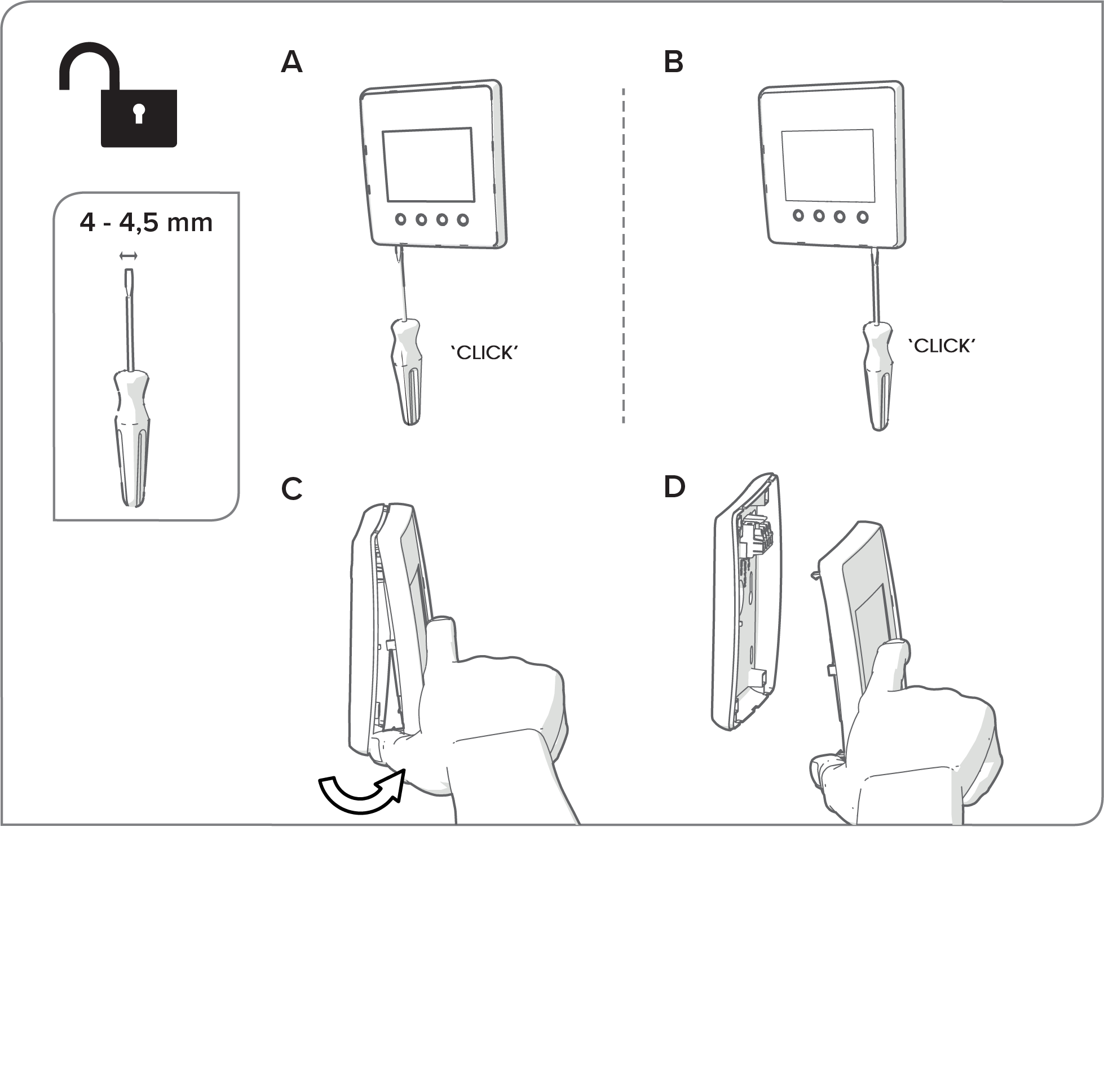

Sollten Sie die Frontabdeckung des Control-Panels entfernen müssen, ziehen Sie zuerst den Netzstecker des Geräts. Entfernen Sie die Frontabdeckung, indem Sie die Sperrklinken an der Unterseite des Control-Panels mit einem Schraubendreher um 90° drehen und die Frontabdeckung zuerst nach unten herausziehen.
