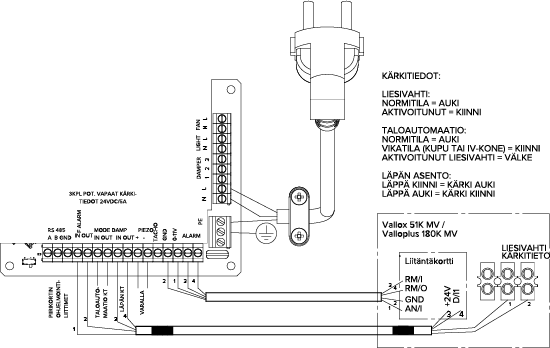

Externer elektrischer Anschluss Vallox Dunstabzugshaube
| 1 | 3 potenzialfreie Kontakte 24 V DC / 5 A | 5 | Zubehör |
| 2 | Programmierung der Kontakte der Leiterplatte | 6 | Anschlussplatine |
| 3 | Hausautomation | 7 |
Schutzfunktion |
| 4 | Bybassklappe |
| Schutzfunktion | Hausautomation | Klappenposition |
|---|---|---|
| Normalbetrieb = offen | Normalbetrieb = offen | Klappe geschlossen = Kontakt offen |
| Aktiviert = geschlossen | Fehlbetrieb (Haube oder Lüftungseinheit) = geschlossen | Klappe offen = Kontakt geschlossen |
| Schutzfunktion aktiviert = blinkend |
