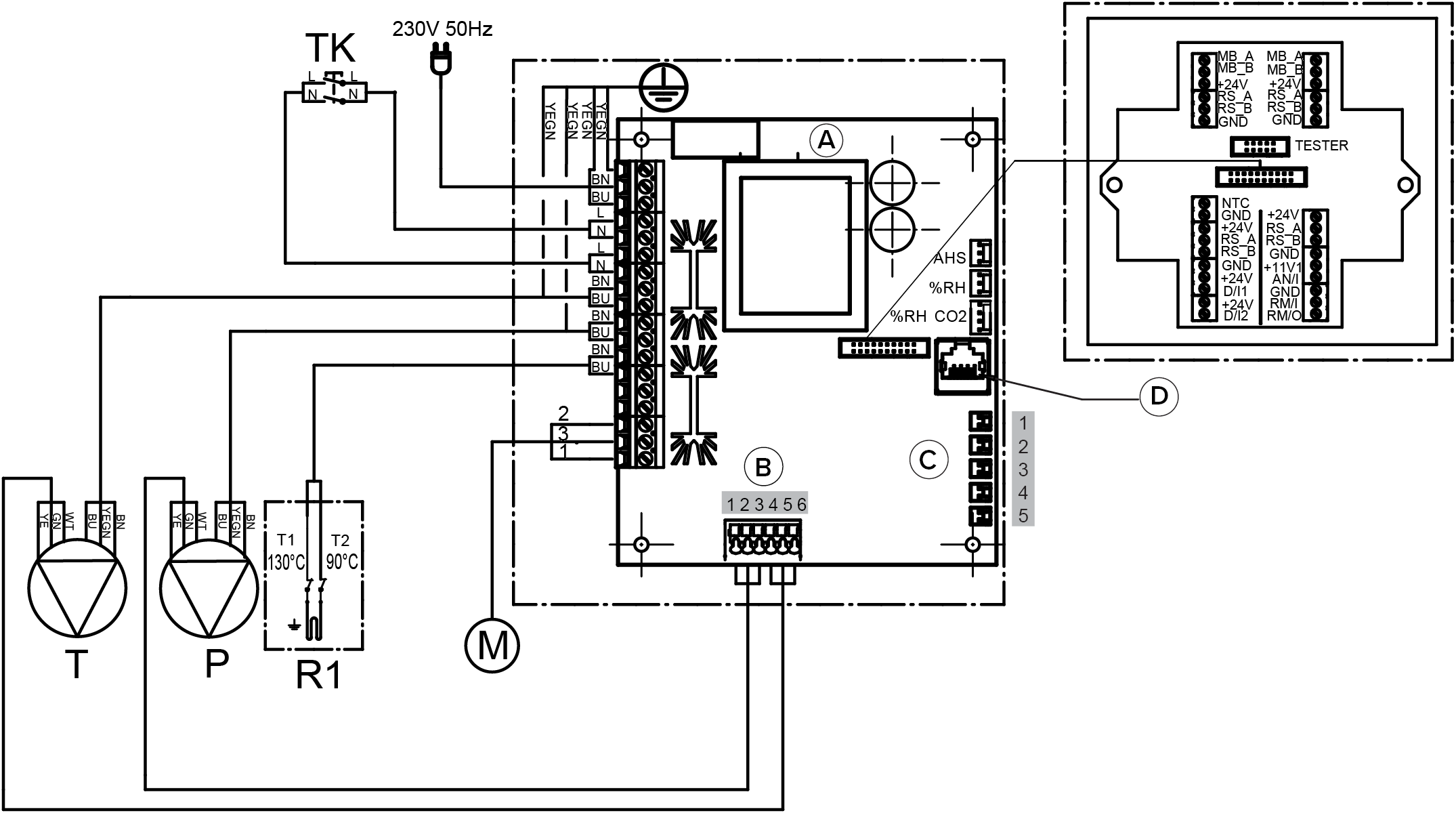

Interner elektrischer Anschluss

A
Hauptplatine
B
  1. Abluftventilator Tacho (WT)
  2. GND (GN)
  3. Abluftventilator PWM (YE)
  4. Zuluftventilator Tacho (WT)
  5. GND (GN)
  6. Zuluftventilator PWM (YE)
C
  1. Abluft
  2. Außenluft
  3. Zuluft
  4. Fortluft
  5. Zuluft vom Wärmetauscher
D
LAN
MB_A
Signal A, externer Modbus
MB_B
Signal B, externer Modbus
+24 V
+24 V Spannung (Gleichstrom)
GND
Digitales und analoges Grundpotential
RS_A
Signal A, Lokaler Modbus
RS_B
Signal B, Lokaler Modbus
NTC
Anschluss für externer Temperatursensor
D/I1
Digitaleingang 1
D/I2
Digitaleingang 2
11V1
11,1 V Betriebsspannung
AN/I
Analogeingang 0-10 VDC
RM/I
24-V-Relaiseingang
RM/O
24-V-Relaisausgang
T
Zuluftventilator
P
Abluftventilator
M
Klappenantrieb CM230-R
TK
Sicherheitsschalter
AHS
Steuerung Nachheizung
%RH
Interner Feuchtesensor
%RH CO2
Interner Feuchte- und Kohlendioxidsensor
R1
Nachheizregister mit Überhitzungsschutz bei 90 °C und 130 °C
