Mitat ja kanavalähdöt

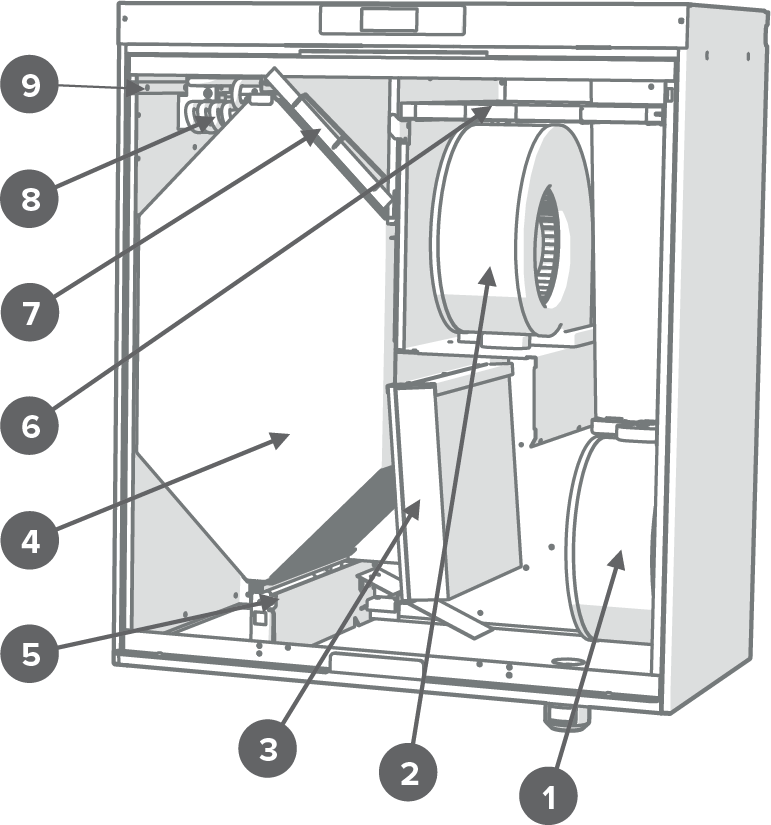

Kuva 1. Pääosat
1
Poistoilmapuhallin
2
Tuloilmapuhallin
3
Tuloilman hienosuodatin
4
Lämmöntalteenottokenno
5
LTO-kennon ohitusläppä
6
Tuloilman karkeasuodatin
7
Poistoilman karkeasuodatin
8
Jälkilämmitysvastus
9
Turvakytkin

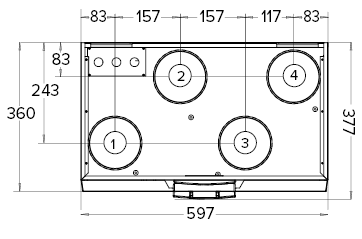

Kuva 2. Kanavalähdöt, R-malli

Naaraslähtökauluksen sisähalkaisija ∅ 125 mm.

1
Tuloilma koneesta asuntoon
2
Poistoilma asunnosta koneeseen
3
Ulkoilma koneeseen
4
Jäteilma koneesta ulos

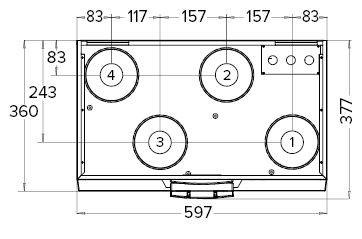

Kuva 3. Kanavalähdöt, L-malli
