Mitat ja kanavalähdöt

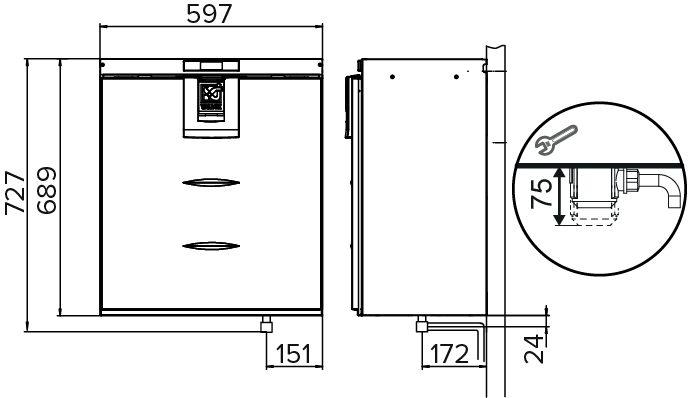

Kuva 1. Mitat kondenssivesiyhteen kanssa

Kokonaiskorkeus kondessiyhteellä 727 mm (asennustila + 2 mm).

Kokonaiskorkeus Vallox Silent Klick -vesilukolla 744 mm (asennustila +6 mm).

Kuva 2. Kanavalähdöt, R-malli

Naaraslähtökauluksen sisähalkaisija ∅ 125 mm.

1
Tuloilma koneesta asuntoon
2
Poistoilma asunnosta koneeseen
3
Ulkoilma koneeseen
4
Jäteilma koneesta ulos
Kuva 3. Kanavalähdöt, L-malli (vasenkätinen)
1
Tuloilma koneesta asuntoon
2
Poistoilma asunnosta koneeseen
3
Ulkoilma koneeseen
4
Jäteilma koneesta ulos
