Mõõtmised sisendis

Mõõtmistel kasutati vett temperatuuriga 55 °C. Muud väärtused on tuletatud nendest mõõtmistest.

A — Soojusvõimsus, kW

B — Vee temperatuuride erinevus, °C

C — Veekulu dm³/s

D — Õhuvool dm³/s

Joonis 1. Vallox 245 MV vedelikkalorifeer t_a1=15°C, t_f1=40°C

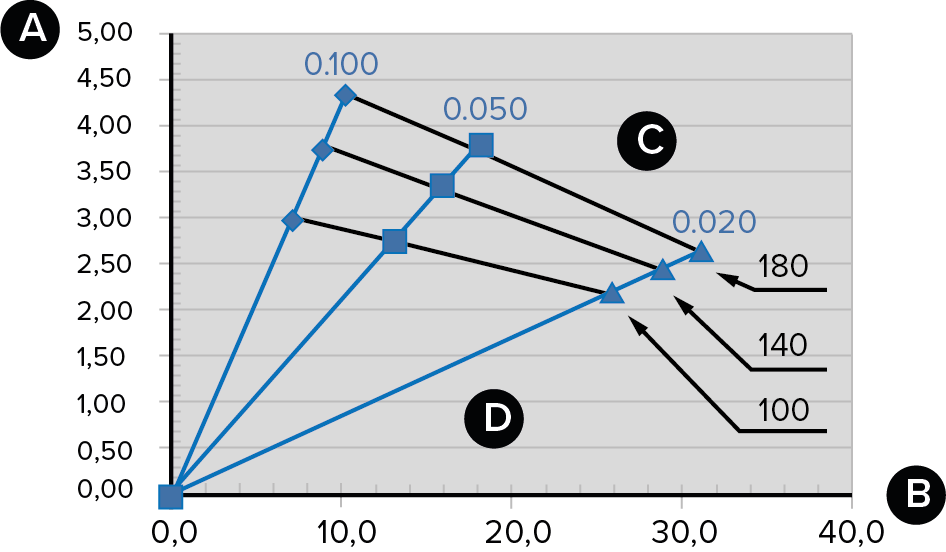

Joonis 2. Vallox 245 MV vedelikkalorifeer t_a1=15°C, t_f1=55°C

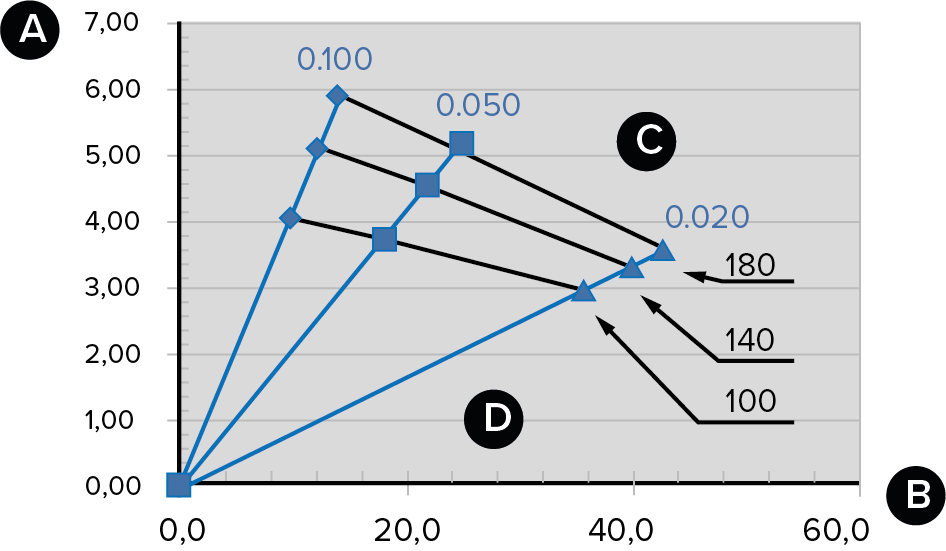

Joonis 3. Vallox 245 MV vedelikkalorifeer t_a1=15°C, t_f1=70°C

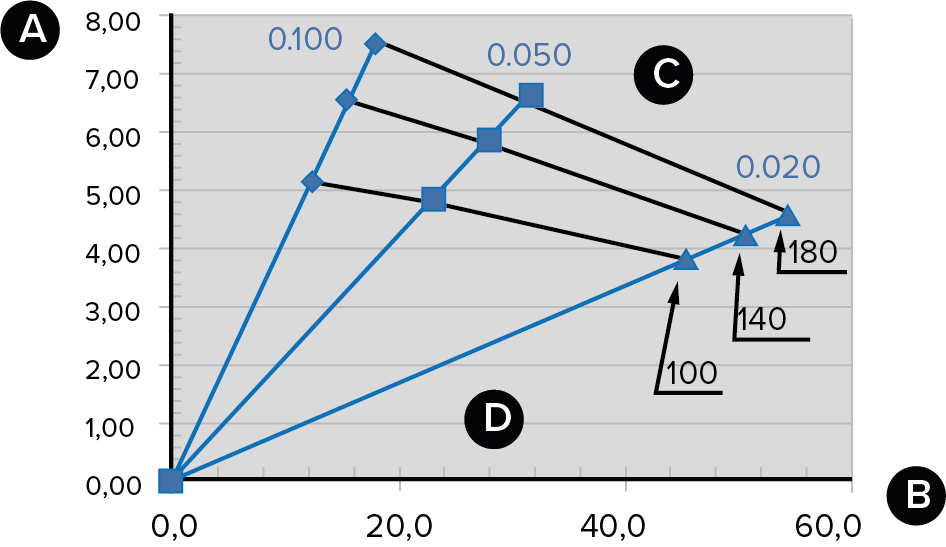

Joonis 4. Vallox 245 MV vedelikkalorifeer t_a1=15°C, t_f1=85°C
