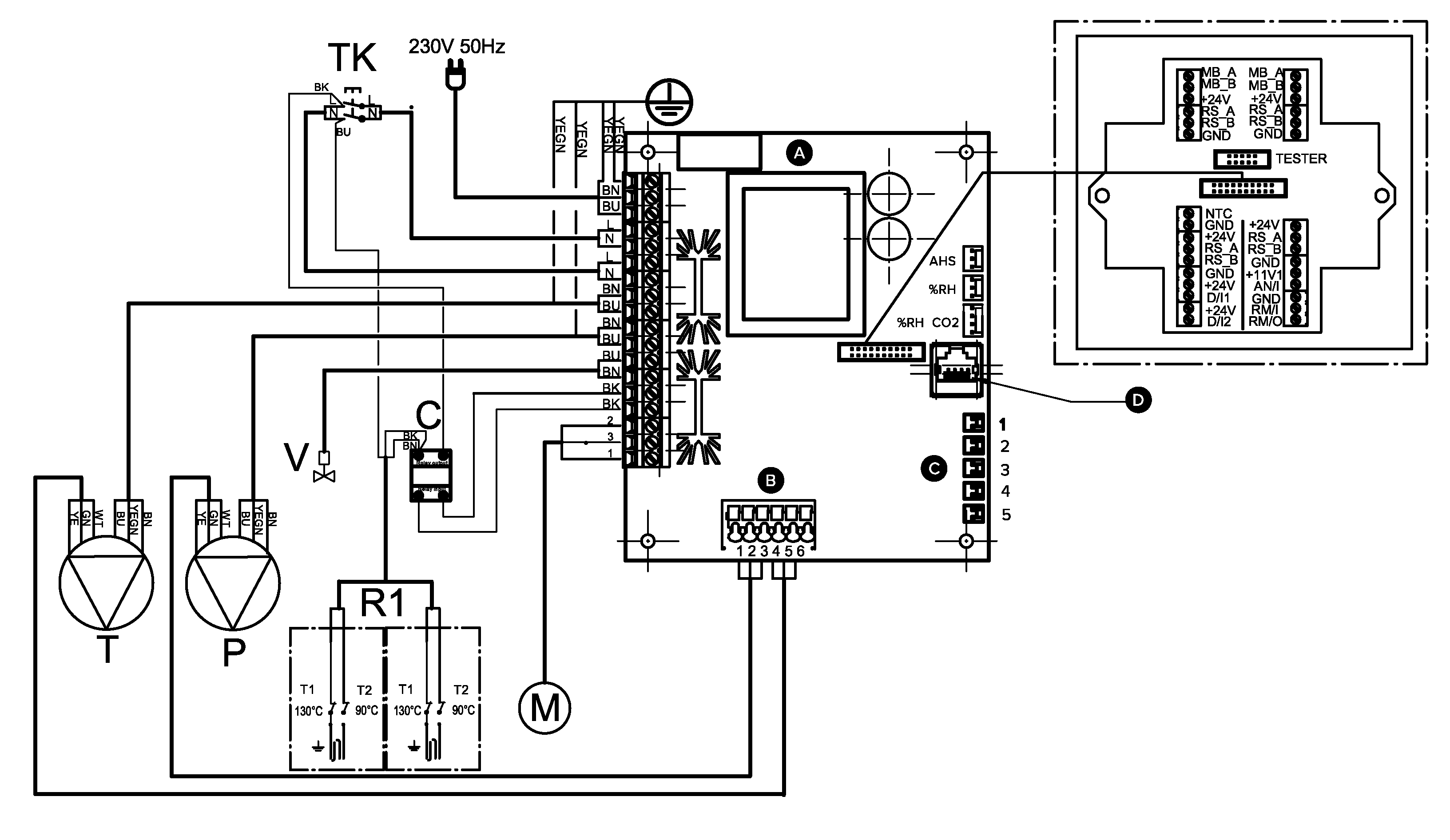

A
|
Emaplaat
|
AN/I
|
Analoogsisend 0–10 V DC
|
|
B
|
- Väljatõmbeventilaatori tahhomeeter (WT)
- GND (GN)
- Väljatõmbeventilaatori PWM (YE)
- Sissepuhkeventilaatori tahhomeeter (WT)
- GND (GN)
- Sissepuhkeventilaatori PWM (YE)
|
RM/I
|
24 V releesisend
|
|
C
|
- Väljatõmbeõhk
- Välisõhk
- Sissepuhkeõhk
- Heitõhk
- Sissepuhkeõhk soojusvahetist
|
RM/O
|
24 V releeväljund
|
|
D
|
LAN
|
V
|
Vedelikkütteseadme käiviti
|
|
MB_A
|
Väline Modbus A signaal
|
T
|
Sissepuhkeventilaator
|
|
MB_B
|
Väline Modbus B signaal
|
P
|
Väljatõmbeventilaator
|
|
+24 V
|
+24 V pinge (alalisvool)
|
M
|
Klapi mootor
|
|
GND
|
Digitaal- ja analoogmaanduspotentsiaal
|
TK
|
Turvalüliti
|
|
RS_A
|
Kohaliku riistvara Modbus A signaal
|
C
|
Küttekalorifeeri relee
|
|
RS_B
|
Kohaliku riistvara Modbus B signaal
|
AHS
|
Järelkütte juhtimine
|
|
NTC
|
Välistemperatuurianduri ühendus
|
%RH
|
Sisemine niiskusandur
|
|
D/l1
|
Digitaalsisend 1
|
%RH CO2
|
Sisemine niiskus- ja süsinikdioksiidiandur
|
|
D/l2
|
Digitaalsisend 2
|
R1
|
Järelküttekalorifeer 90 °C
ja 130 °C ülekuumenemiskaitsmega
|
|
11V1
|
11,1 V tööpinge
|
|
|
