Releede seadistamine

Releed kasutatakse kanalradiaatoriga ühendatud seadmete juhtimiseks, näiteks pumba või solenoidklapi puhul. Palun pange tähele, et relee pinge on ainult 24 V, seega tuleb näiteks kontaktorit kasutada 230 VAC toite juhtimiseks.

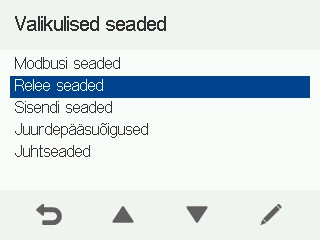

  1. Ava Relee seaded.

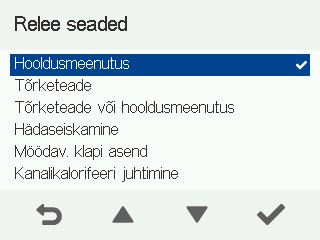

  2. Valige relee seadistus.

    • Valige Hoolduse meeldetuletus et teavitada nt õhupuhastit või hoone automaatikasüsteemi filtri vahetamise vajadusest.

    • Valige Veateade et teavitada nt õhupuhastit või hoone automaatikasüsteemi ventilatsiooniseadme vigadest.

    • Valige Veateade ja hooldusmeeldetuletus et teavitada näiteks õhupuhastit või hoone automaatsüsteemi ventilatsiooniseadme vigadest ja filtri vahetamise vajadusest.

    • Valige Hädaseiskamine et teavitada näiteks õhupuhastit või hoone automaatsüsteemi, kui hädaseiskamine on aktiveeritud.

    • Valige Möödaviiguklapi asend et teavitada hoone automaatsüsteemi ventilatsiooniseadme möödavooluklapi asendist. Asendi valikuteks on soojustagastus või möödavoolu režiim.

    • Valige Kanaliradiaatori juhtimine et juhtida ventilatsiooniseadme välist vedelikradiaatorit, nt MLV radiaatorit, seadmega. See seadistus valitakse erijuhtudel, kui ventilatsiooni kanalisüsteemi on paigaldatud kanalradiaator.

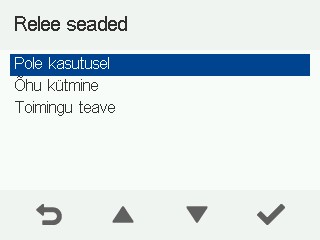

    • Valige Õhu soojendamine et juhtida näiteks vedeliksoojendusradiaatorit sissepuhkeõhu kanalis ventilatsiooniseadmega.

    • Valige Sisse/välja olek et teavitada näiteks hoone automaatsüsteemi, kui ventilatsiooniseade on välja lülitatud või ventilaatorid on peatunud. Sisse/välja oleku seadistust saab kasutada ka väliste sulgeklappide juhtimiseks.

  3. Konfigureerige relee seadistust.
  4. Jätkake seadistamist, valides OK:
