Köögikubu õhuvoolude mõõtmine ja reguleerimine

Tavaline ventilatsioon

Köögikubu sisest õhu vooluhulka mõõdetakse suletud klapiga ja seadistatakse vajaduse korral, võttes arvesse staatilist rõhukadu ja köögikubu jõudluse graafikut.

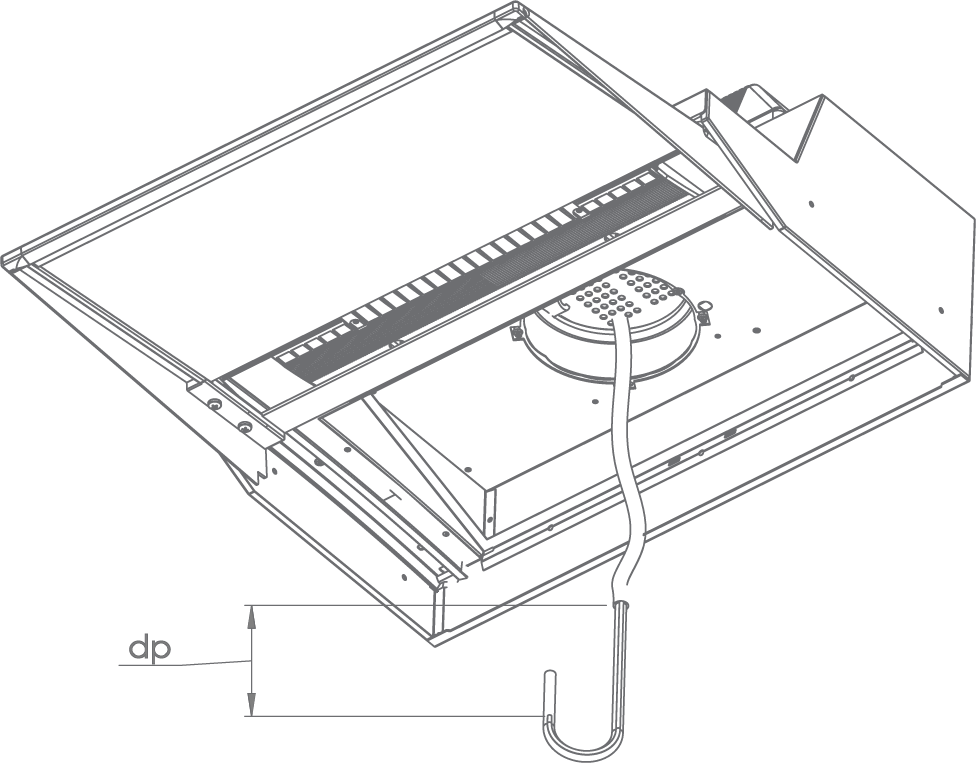

  • Staatilist rõhukadu mõõdetakse klapis olevast august, kasutades tarvikute kotis olevat mõõtetoru (vt joonis).
  • Määrake õhu vooluhulk jõudluse graafiku, mõõdetud õhurõhu ja klapi avatud aukude arvu põhjal.

Vallox Captura köögikubu läbiva õhuvoolu kiirus avatud klapiga on võimalik määrata järgmiselt.

  • Liitke kokku hoone väljatõmbe õhuklappide õhuvoolu kiirused ja lahutage tulemus ventilatsiooniseadme võimendusrežiimi väljatõmbe õhuvoolu kiirusest.

Seadistamine

  • Katke nõutav arv klapi aukusid koos köögikubuga tarnitud magnetliistuga.
Tabel 1. Köögikubu tavaline ventilatsioon (seadistused 2–8) - klapp suletud asendis
Reguleerimisasend Avatud klapi avad
2 2
3 3
4 4
5 5
6 6
7 7
8 8
  1. Staatiline rõhk, Pa
  2. Õhuvool, dm3/s
