Kondensatsioonivee eemaldamine

MÄRKUS:

Vesiluku Vallox Silent Klick pakk on seadmetega MyVallox 51K CFi kaasas. Vesiluku paigaldusjuhised on pakis kaasas ja need leiate ka veebisaidilt https://www.vallox.com. Kui kasutatakse alternatiivset vesiluku paigaldamise meetodit, tuleb rõngastihend ja lukustusosa viia seinale paigaldatud toruühenduse ossa.

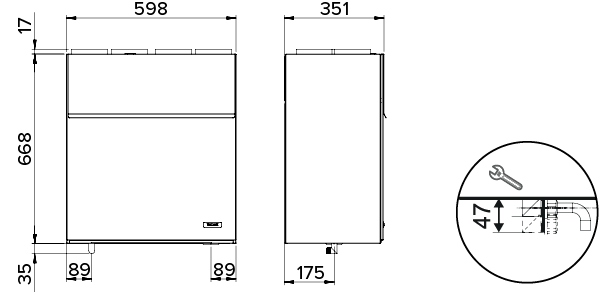

Seadmel MyVallox 51K CFi on paigaldatud torupõlv alumisse mahutisse seadme ja köögikubu vahele. Kondensvee toru juhitakse torupõlvest nt kraanikausi sifooni või põrandal asuvasse äravoolu. Sifooni ei tohi paigaldada köögikubu sisse. See tuleb paigaldada kondensvee torusse, et võimaldada hooldustööde tegemist. Ventilatsiooniseadme MyVallox 51K CFi alumise külje tagaosas on ligikaudu 2 mm läbimõõduga avad, mis tähistavad kohta, kuhu tuleb kondensvee toru paigaldada.

  1. Paigaldage torupõlv ventilatsiooniseadme allossa ilma sifoonita. Paigaldage sifoon kondensvee torusse enne äravoolutrappi või haisulukku. Vesilukk Vallox Silent Klick aitab vähendada kondensvee eemaldamisega kaasnevat müra.

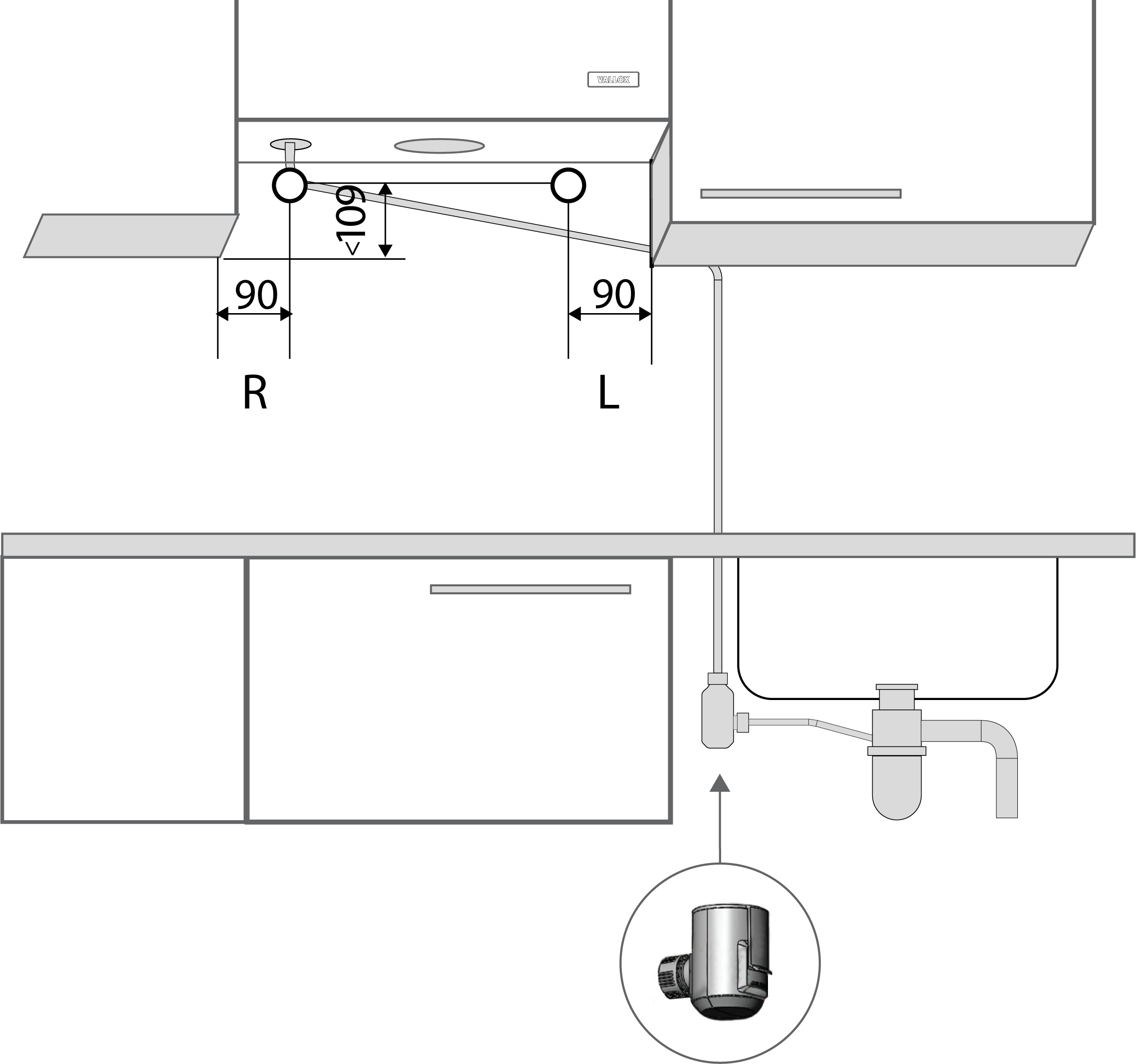

  2. Kondensatsioonivee toru tuleb paigaldada kas tagurpidi köögikubust läbi seina, kui seina taga on kanalisatsiooniühendus või kraanikausi haisulukku.
  3. Kondensatsioonivee toru tuleb paigaldada nurga all, et see oleks alati suunaga allapoole.
    1. Torupõlv
    2. Kondensatsioonivee äravoolu ava
