Indstillinger for Modbus

Hvis ventilationsenheden er tilsluttet f.eks. et bygningsautomatiseringssystem via Modbus, skal du konfigurere Modbus-indstillingerne. Modbus-indstillingerne er:
  • Ventilationsenhedens Modbus-adresse
  • Modbus-baudrate
  • Modbus-paritet
  • Modbus stopbit.
Konfigurationen af alle Modbus-indstillinger er beskrevet nedenfor i ovennævnte rækkefølge. Du kan også henvise til disse instruktioner, når du konfigurerer individuelle indstillinger, såsom Modbus-adressen.

For at foretage Modbus-indstillingerne:

  1. Vælg Avancerede indstillinger.

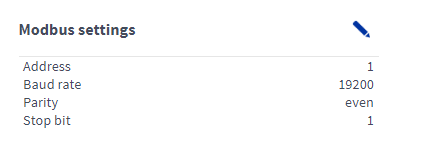

  2. Indstillinger for Modbus er beskrevet i området Indstillinger for Modbus.
  3. Vælg Redigér i øverste højre hjørne af området:

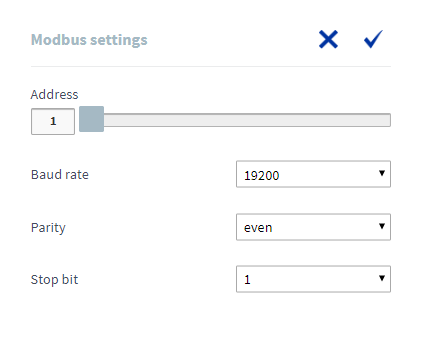

    Skærmen Indstillinger for Modbus åbnes i redigeringsfunktionen:
  4. Indtast ventilationsenhedens Modbus-adresse i feltet Adresse . Alternativt kan adressen indstilles ved hjælp af den blå skyder. Adressen kan indstilles mellem 1 og 247.
  5. Vælg Modbus-kanalens hastighed i Baud-hastighed-rullemenuen. Mulighederne er 9600, 19200, 38400, 57600 eller 115200.
  6. Vælg Modbus-kanalens paritet fra rullemenuen. Mulighederne er:
    • ingen — Ingen paritet
    • lige — Lige paritet
    • ulige — Ulige paritet
  7. Indstil Modbus-kanalens stopbit i feltet Stop-bit. Mulighederne er 1 og 2.
  8. Vælg OK. .
Indstillingerne til Modbus er nu udført.
