Justering af til- og fraluftsflow

Dette afsnit beskriver, hvordan man indstiller tilluft- og fraluftmængderne, dvs. udgangsforholdet mellem tilluft- og fraluftventilatorerne.

VIGTIGT:

Juster luftmængderne i henhold til ventilationsplanen. Indstil først ventilerne til de korrekte justeringspositioner. Indstil derefter ventilatorerne så tæt på den optimale værdi som muligt ved at konsultere ventilatordiagrammet. Du kan bruge de målearmaturer, der er tilsluttet eller leveret med enheden, når du justerer anlæggets samlede luftmængde. Mål og juster derefter luftmængderne ved ventilerne. Forsøg at justere luftmængderne uden at kvæle dem med ventilerne. Dette gør løsningen så støjsvag og energieffektiv som muligt.

Hvis udgangsforholdet mellem luftstrømmene er meget højt i starten, kan det være nødvendigt, at ventilationsenheden udfører ekstra afrimningscyklusser ved temperaturer under frysepunktet, hvilket komplicerer justeringen af luftstrømmene.

VIGTIGT:

Indstillingerne for tilluft og fraluft er blevet foretaget af en fagperson under opsætningen af Vallox-ventilationsenheden. Hvis du redigerer indstillingerne, skal du sikre, at de overholder ventilationsplanen.

BEMÆRK:

Hvis udeluften er meget kold (aluminiumsenhed: under -10 °C; plastenhed: under -3 °C), kan ventilationsenheden være nødt til at afrime HR-cellen. I så fald kan luftstrømmene ikke justeres.

Systemet indikerer, hvis enheden begynder at afrime HR-cellen under den guidede opsætning. Vent, indtil afrimningen er overstået.

Når du vil justere tilluft- og fraluftmængderne:

  1. Vælg Avancerede indstillinger.

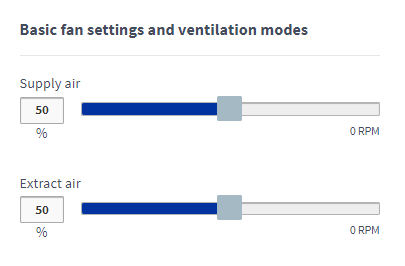

  2. Rul på displayet, indtil du ser området Grundlæggende ventilatorindstillinger og ventilationsmodi.
  3. Indstil tilluftsventilatorens hastighed som en procentdel af det maksimale ved at flytte den blå Tilluft skyder. Ventilatorhastigheden (1/min) ændres i overensstemmelse hermed.
  4. Mål og juster tilluft-flows fra ventilerne.
  5. Indstil udsugningsvolumen som en procentdel af den maksimale ydelse ved at flytte den blå Fraluft skyder. Ventilatorhastigheden (1/min) ændres tilsvarende.
  6. Mål og juster fraluftsflows fra ventilerne.
    Indstilling af til- og fraluftsflow er nu klar.
  7. Noter de indstillede procentsatser i måle-loggen.
