Installation af Vallox Captura emhætte

Vallox Captura emhætten monteres på bunden af MyVallox 51K CFi.

  1. Fjern proppen fra emhættens gennemføring til kondensvandsslangen.

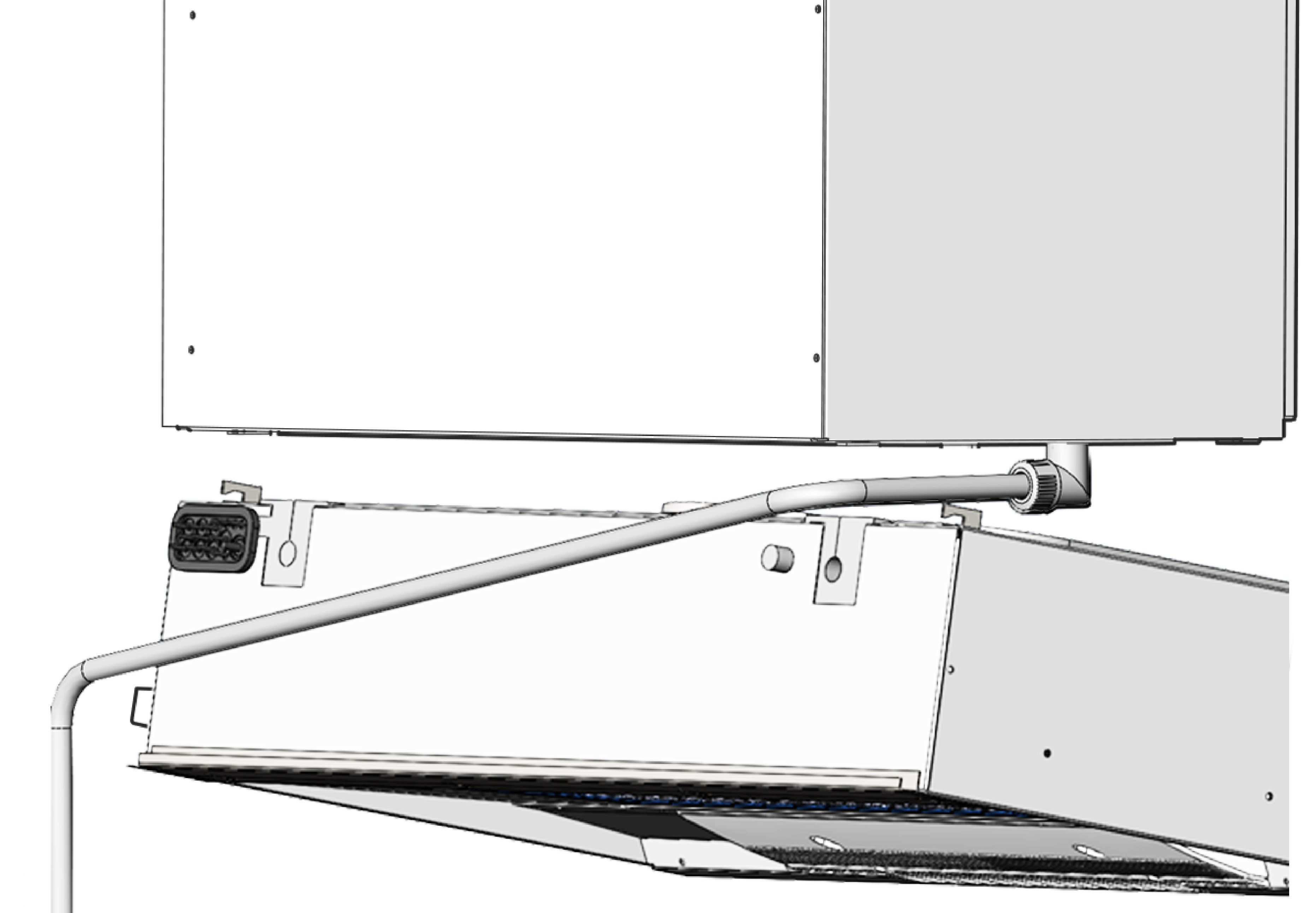

  2. Løft emhætten og montér holderne bag på emhætten i hullerne nederst på ventilationsenheden. Skub på plads.
  3. Kontrollér, at gennemføringstætningen til kondensvandsslangen sider ordentlig fast omkring slangen.

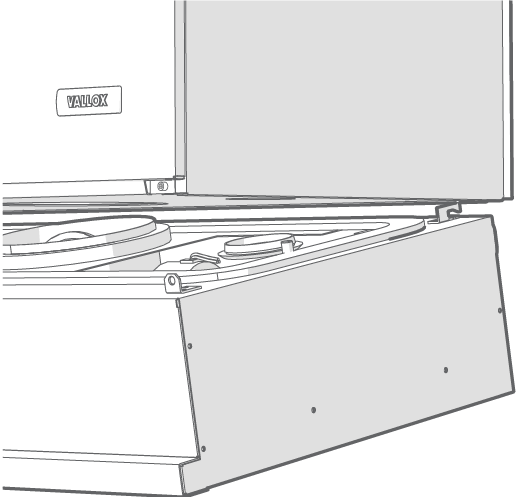

  4. Løft fronten af emhætten for at sætte holderne i udboringerne nederst i ventilationsenheden.

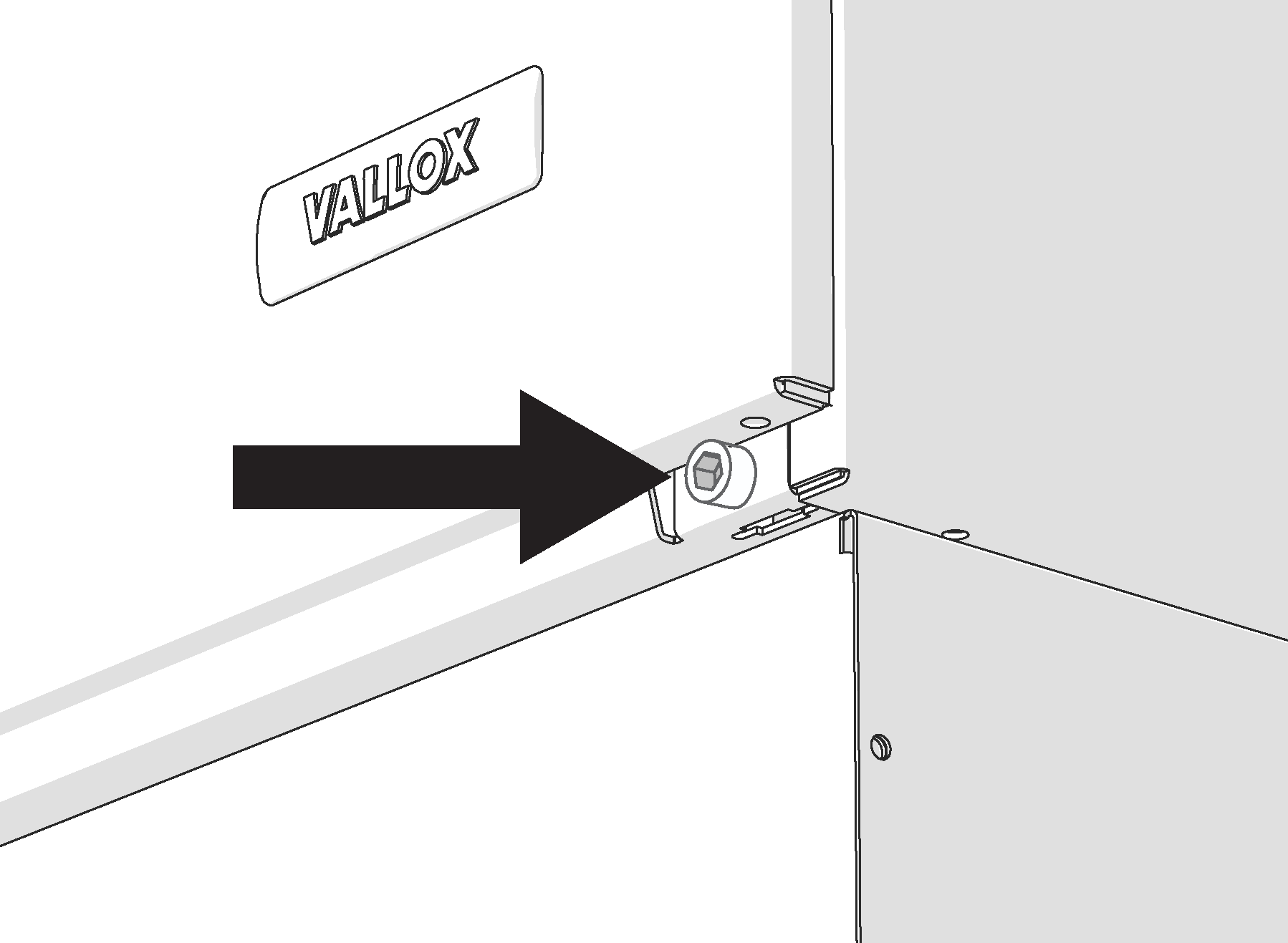

  5. Fastgør M5-sekskantskruerne (2) gennem beslagene.

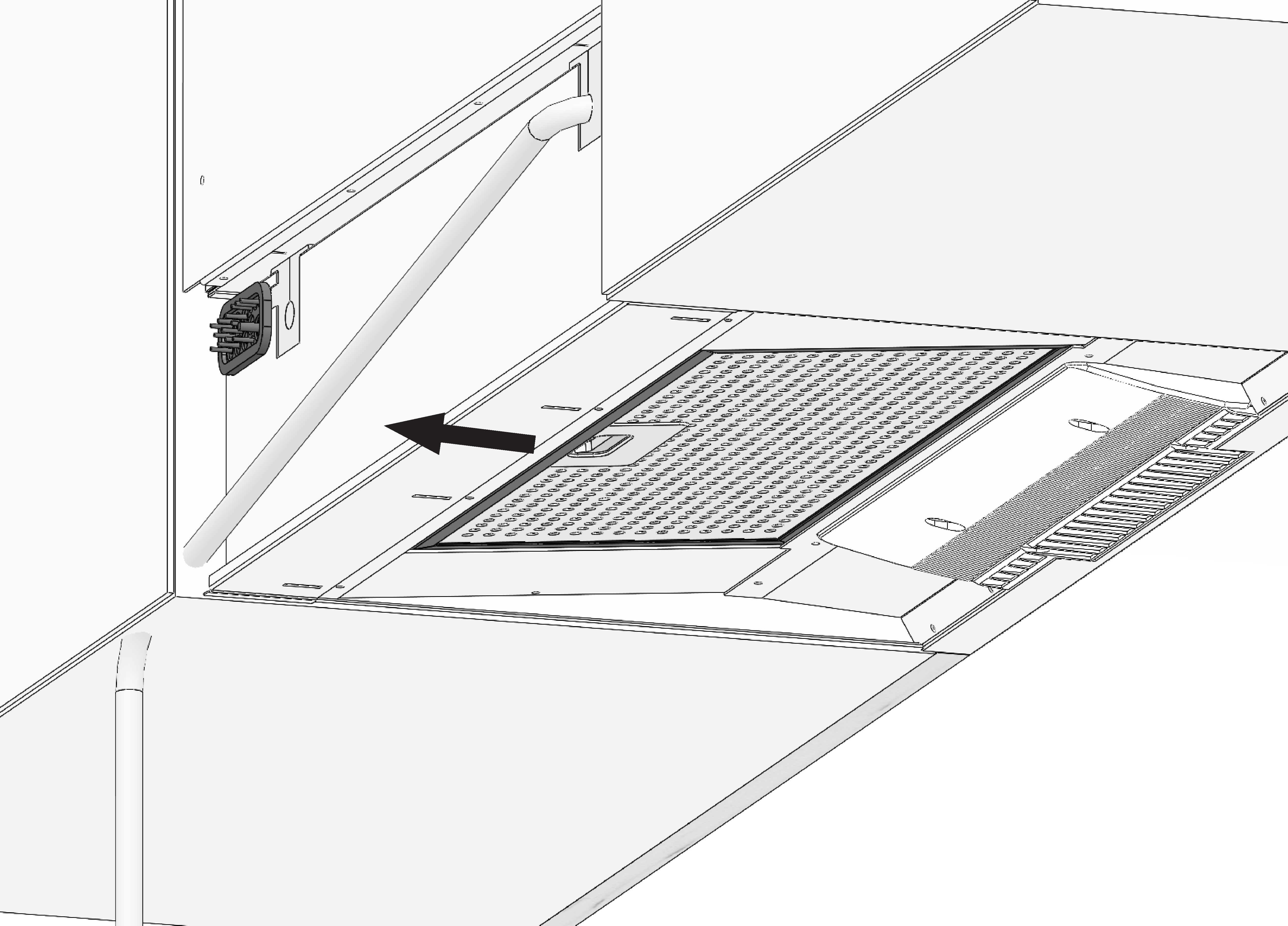

  6. Før elledningen og kontrolkablet op gennem kabelkanalen. Rul ca. en halv meter af kablerne op bag emhætten, så den kan tages ud og vedligeholdes om nødvendigt.

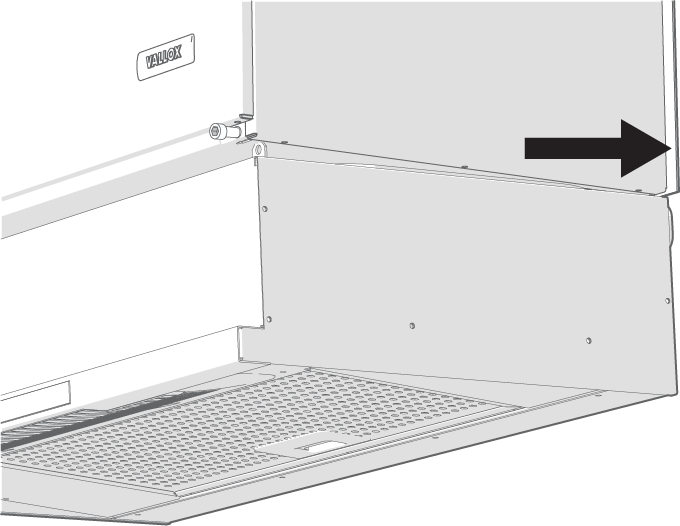

  7. Flyt metaldækslet bagud, så det dækker åbningen mellem emhætten og væggen.
    VIGTIGT:

    Minimumsafstand mellem emhættens underkant og et elektrisk komfur er 426 mm.
