Fjernelse af kondensvand

BEMÆRK:

Vallox Silent Klick-sifonpakken leveres sammen med MyVallox 51K CFi. Installationsvejledning til vandlåsen følger med pakken og kan også findes online på https://www.vallox.com. Når den alternative vandlåsinstallationsmetode benyttes, skal tætningsringen og låsedelen flyttes til rørforbindelsesdelen, der monteres på væggen.

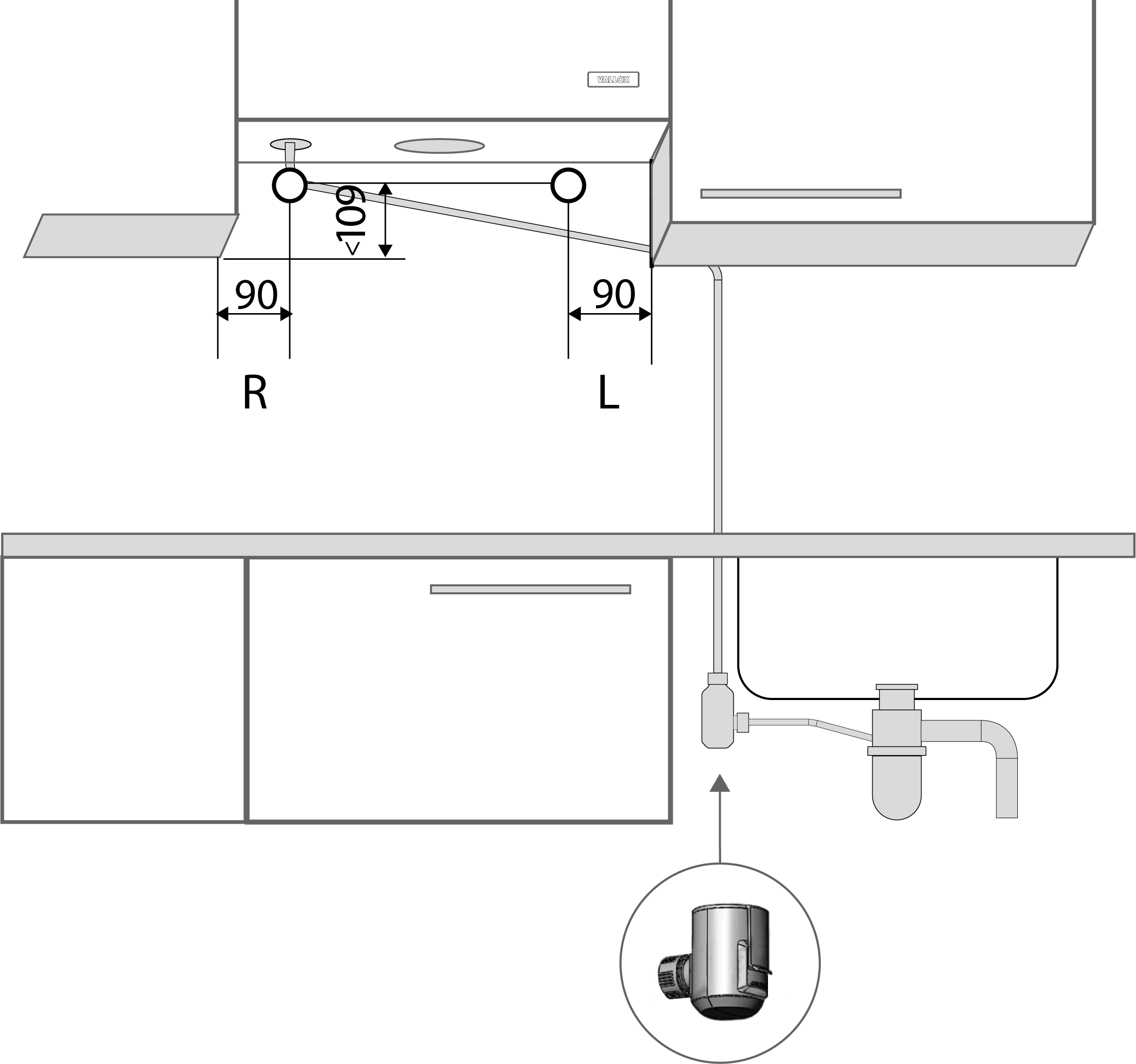

I MyVallox 51K CFi der monteret et vinkelstykke på bundkarret mellem aggregatet og emhætte. Kondensvandslangen ledes fra vinkelstykket f.eks. til vaskens vandtætning eller afløbet i gulvet. Vandlåsen må ikke installeres inde i emhætten. I stedet skal den monteres i kondensvandsslangen for at muliggøre vedligeholdelsesforanstaltninger. Der er ca. 2 mm brede huller nederst på bagsiden af MyVallox 51K CFi ventilationsaggregatet, som angiver det sted, hvor kondensvandsslangen skal installeres.

  1. Montér bøjningen nederst i ventilationsaggregatet uden vandlåsen. Montér vandlåsen i kondensvandslangen før afløb eller lugtfælde. Vandlåsen Silent Klick medvirker til at forebygge forstyrrende støj forårsaget af bortledning af kondensvand.
  2. Kondensvandslangen skal monteres enten direkte bagud fra emhætten gennem væggen, hvis der er en afløbsforbindelse bag væggen eller til vaskens lugtfælde.
  3. Kondensvandrøret skal anbringes i en vinkel, så det altid peger nedad.

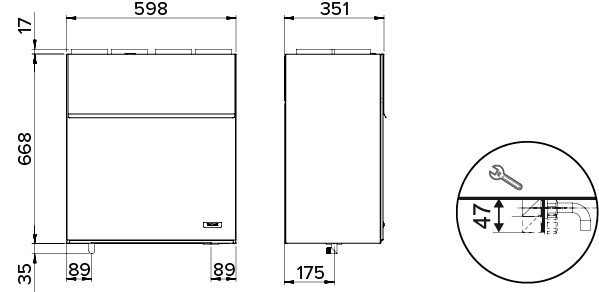

    1. Knæ
    2. Udgangshul for kondensvandsudledning
