Modbus-inställningar

Om ventilationsaggregatet är anslutet till exempelvis ett fastighetsautomationssystem via Modbus ska du konfigurera Modbus-inställningarna. Modbus-inställningarna är:
  • Ventilationsaggregatets Modbus-adress
  • Modbus-överföringshastighet
  • Modbus-paritet
  • Modbus-stoppbit.
Konfigurationen av alla Modbus-inställningar beskrivs nedan i den ovan nämnda ordningen. Du kan också hänvisa till dessa instruktioner när du konfigurerar enskilda inställningar, såsom Modbus-adressen.

Konfigurera Modbus-inställningarna:

  1. Välj Inställningar:

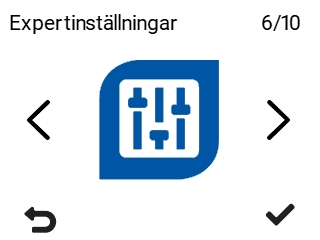

  2. Välj Expertinställningar med pilknapparna.
  3. Välj OK:

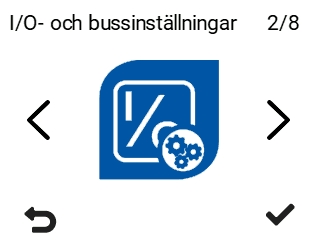

  4. Använd pilknapparna för att välja I/O- och bussinställningar.

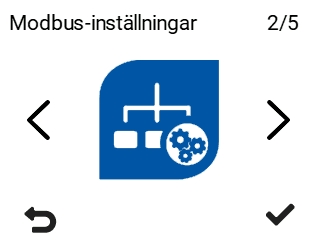

  5. Välj Modbus-inställningar med pilknapparna.
  6. Välj OK:

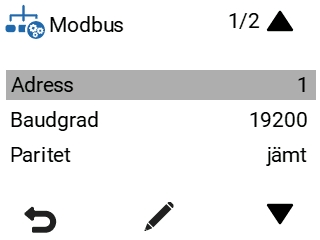

    Modbus-menyn öppnas.

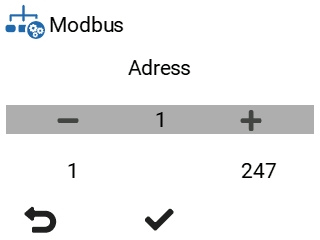

  7. Ställ in ventilationsaggregatets Modbus adress med hjälp av Uppåtpilen och Neråtpilen. Du kan ställa in adressen på ett värde mellan 1 och 247.

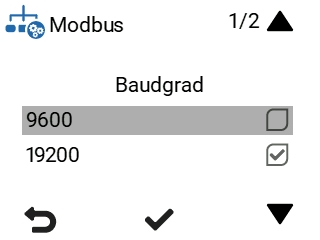

  8. Använd Uppåtpilen och Neråtpilen för att ställa in Överföringshastighet för Modbus. Alternativen är 9600, 19200, 38400, 57600 och 115200.

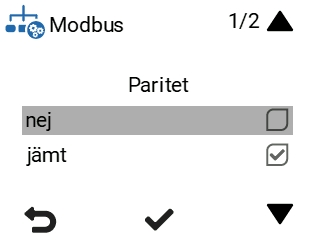

  9. Använd Uppåtpilen och Neråtpilen för att ställa in Paritet för Modbus.

    Alternativen är:

    • nej — Ingen paritet

    • jämn — Jämn paritet

    • udda — Udda paritet.

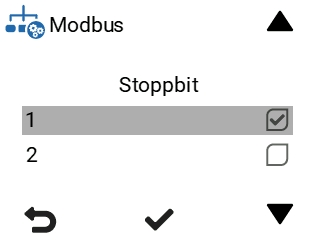

  10. Använd Uppåtpilen och Neråtpilen för att ställa in Stoppbit för Modbus. Alternativen är 1 eller 2.
  11. Välj OK:
Modbus-inställningarna har nu ställts in.
