Tillufts-/frånluftsmängder och inmatade effekter

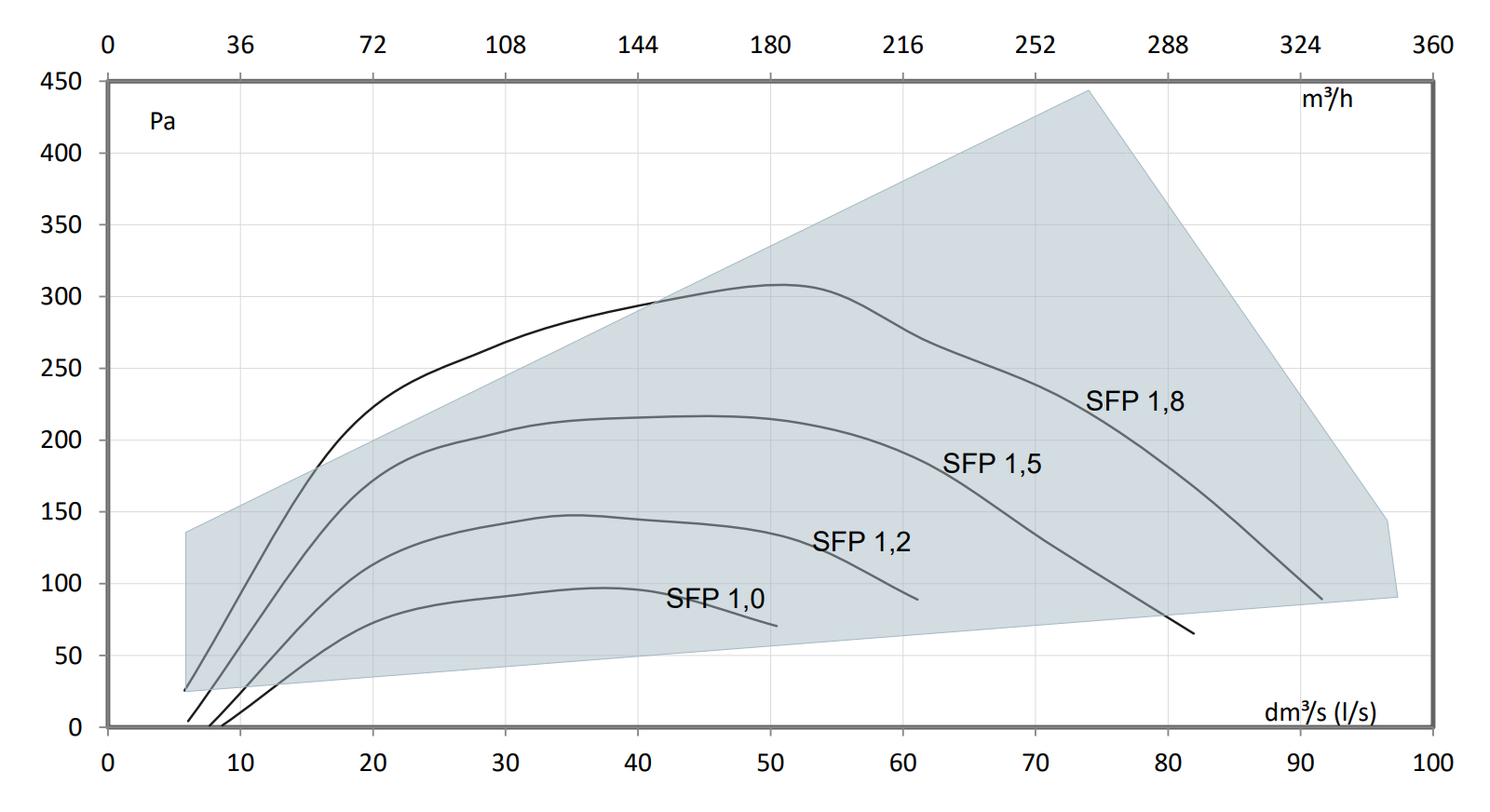

Figur 1. Fläktarnas tillufts- och frånluftsmängder, aluminiumvärmeväxlare

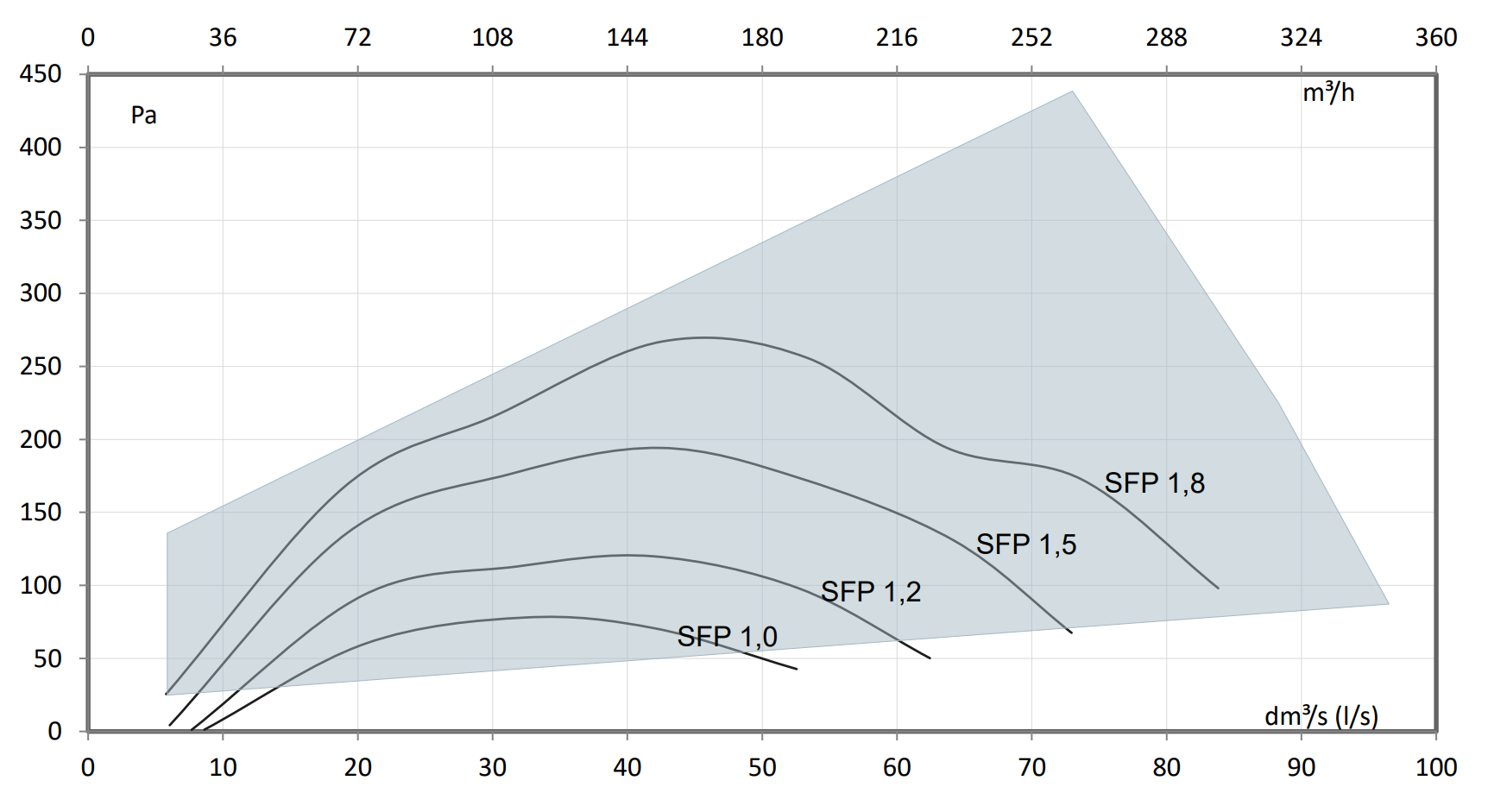

Figur 2. Fläktarnas tillufts- och frånluftsmängder, entalpivärmeväxlare
SFP = Upptagen effekt (totalt) (W) Luftflöde (max) ( dm 3 /s)

Rekommenderad SFP (Specific Fan Power) är <1,8 (kW m3/s). Vid ett lägre totaltryck är SFP lägre.

Tabell 1. Inmatad effekt, aluminiumvärmeväxlare
l/s m3/h Pa W
Min 5 20 57 13
Mitt 52 188 175 71
Max 96 346 144 198
Tabell 2. Inmatad effekt, entalpivärmeväxlare
l/s m3/h Pa W
Min 5 20 57 13
Mitt 53 191 171 78
Max 88 317 225 208

Du kan beräkna den driftställesspecifika inmatade effekten med produktvalsprogrammet Vallox MySelecta.
