Rengöra fläktarna
Kontrollera fläktarnas renhet vid underhåll av filter och värmeväxlare. Rengöra fläktarna vid behov.
Fläktarna är extremt känsliga för yttre stötar. Vi rekommenderar att fläktarna rengörs på plats, dvs. utan att man försöker ta bort dem. Hantera fläktarnas hjul varsamt.
Vi rekommenderar att en yrkeskunnig person rengör fläktarna.
För att rengöra fläktarna:
- Ta loss ventilationsaggregatets stickpropp.
- Öppna dörrskruvarna för att öppna dörren på Vallox ventilationsaggregatet.
-
Lyft bort
dörren.
OBS:Dörren är tung.

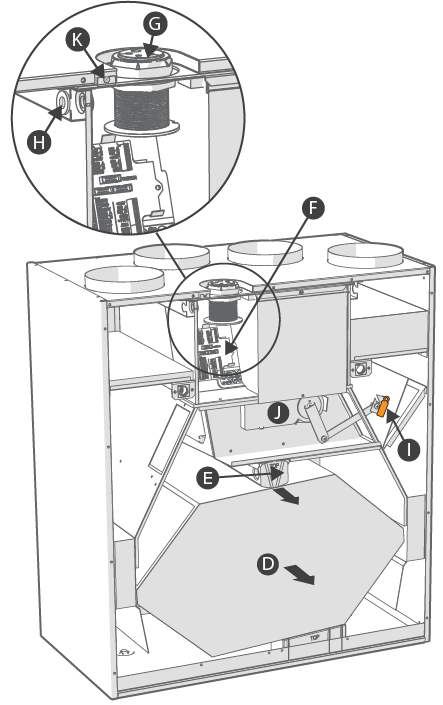

- Om kablar vars längd förhindrar att fläktkammaren flyttas tillräckligt långt från ventilationsaggregatet har kopplats till anslutningskortet i elskåpet (F) genom takbussningen (G), ska du koppla loss kablarna. Dra sedan ut kablarna genom bussningen.
- Ta loss givarna för uteluftens temperatur och avluftstemperaturen från takhållarna. Dra de runda genomföringsgummina (H) via öppningarna i mellanväggen.
- Lossa jordskruven i det övre vänstra hörnet av elskåpet (K).
- Frigör ställdonet för spjället (J) genom att placera den orange magneten (I) på magnetsymbolen på spjällets ställdon. Lägg magnetens placering på minnet så att du kan sätta den tillbaka korrekt efter underhållet. Ta loss stången från spjällets ledpunkt. Vrid handtaget för spjällets ställdon för att få loss stången från bypass-spjället och rotera spjället till läget för förbikoppling av värmeväxlaren.
- Dra ut värmeväxlarens svarta, övre stöd (E). Lyft upp och dra ut värmeväxlaren (D).
- Dra ut fläktkammaren (M) (inklusive fläktar, elskåp och bypass-kanal med ställdonen för spjällen).
- Fläktarna sitter fast i fläktkammaren med fyra skruvar (L). Du behöver inte lossa jordningsskruven nertill på bakväggen.
- Ta loss snabbkopplingarna på fläktkabeln.
- Rengör fläktarna. Du kan rengöra fläktarna med tryckluft (använd ögonskydd) eller genom att borsta av dem med en ren pensel.
-
Följ ovan nämnda steg i motsatt ordning när du
sätter ihop ventilationsaggregatet igen.
VIKTIGT:
Kom ihåg att återmontera spjällets ställdonsstång på spjällets led och säkra den med den orangefärgade magneten. Se till att givarna och deras genomföringsgummin sitter på plats. Kontrollera också att anslutningarna är korrekt utförda och att jordningsskruven sitter på plats i det vänstra hörnet.
Anemometern i fläkten måste rengöras minst vart tredje (3) år. Vi rekommenderar att du använder tryckluft (max 2–3 bar) för rengöringen.
Vid användning av tryckluft får anemometerns armar inte röra sig fritt. Detta kan skada lagren.
Vi rekommenderar inte rengöring med borste. Detta kan skada armarna.
