Rengöring av fläktarna

VARNING:
Dra alltid ur stickkontakten innan du påbörjar underhållsarbeten på ventilationsaggregatet. Aggregatet har ingen säkerhetsbrytare som stänger av elen när dörren på aggregatet är öppen.

Kontrollera fläktarnas renhet vid underhåll av filter och värmeväxlare. Rengöra fläktarna vid behov.

VIKTIGT:

Fläktarna är extremt känsliga för yttre stötar. Vi rekommenderar att fläktarna rengörs på plats, dvs. utan att man försöker ta bort dem. Hantera fläktbladen varsamt.

Vi rekommenderar att en yrkeskunnig person rengör fläktarna.

För att rengöra fläktarna:

  1. Ta loss ventilationsaggregatets stickpropp.
  2. Öppna dörrskruvarna för att öppna dörren på Vallox ventilationsaggregatet.
  3. Lyft bort dörren.
    OBS:
    Dörren är tung.
  4. Om längden på kablarna som dras ut ur aggregatet genom takbussningen (G) och kopplas till anslutningskortet (F) i elskåpet gör att fläktkammaren inte kan flyttas tillräckligt långt bort från ventilationsaggregatet, ska kablarna kopplas bort. Dra ut kablarna ur aggregatet genom takbussningen.
  5. Lossa uteluftens och frånluftens temperaturgivare från takfästena. Dra loss de runda genomföringsgummina (H) från spåren på aggregatets mellanväggar.
  6. Lossa jordskruven (K) i elskåpets övre vänstra hörn.
  7. Lossa spjällmotorn (J) genom att placera den orangefärgade magneten (I) på magnetikonen på spjällmotorn. Notera var magneten är placerad så att du kan sätta tillbaka den på sin ursprungliga plats efter underhållet. Ta bort stången från spjällets led. Vrid vevarmen på spjällmotorn så att stången lossnar från bypass-spjället och ställ spjället i läget för bypass av värmeväxlaren.
  8. Dra ut värmeväxlarens övre stöd (E). Lyft och dra ut värmeväxlaren (D) ur aggregatet.

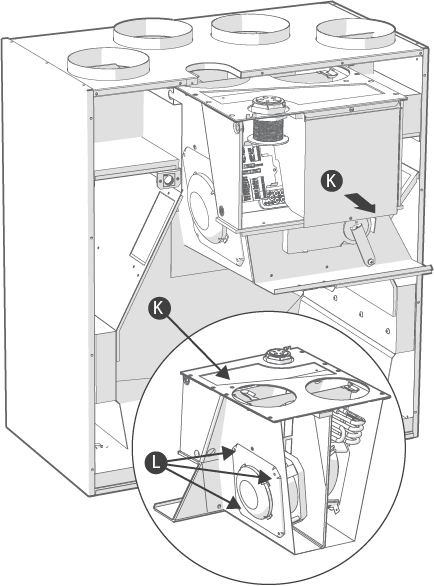

  9. Dra ut fläktkammaren (M) ur aggregatet (omfattar fläktarna, elskåpet och bypasskanalen inklusive spjällmotorn).
  10. Fläktarna är monterade i fläktkammaren med tre skruvar (L). Lossa inte jordskruven vid underkanten på baksidan.
  11. Ta loss snabbkopplingarna på fläktkabeln.
  12. Rengör fläktarna. Fläkten kan rengöras med tryckluft (använd skyddsglasögon) eller genom att borsta den försiktigt.
  13. Följ ovan nämnda steg i motsatt ordning när du monterar ihop ventilationsaggregatet igen.
VIKTIGT:

Kom ihåg att koppla i spjällmotorns stång i spjällets led igen och att låsa fast kopplingen med den orangefärgade magneten. Se till att givarna och deras genomföringsgummin sitter på rätt plats. Säkerställ också att alla anslutningar har utförts korrekt och att jordskruven sitter på plats i det vänstra hörnet.
