Mätning och justering av spiskupans luftflöden

Normal ventilation

Spiskupans volymflöde mäts när spjället är stängt och justeras vid behov med hjälp av spiskupans statiska tryckfall och prestandadiagram.

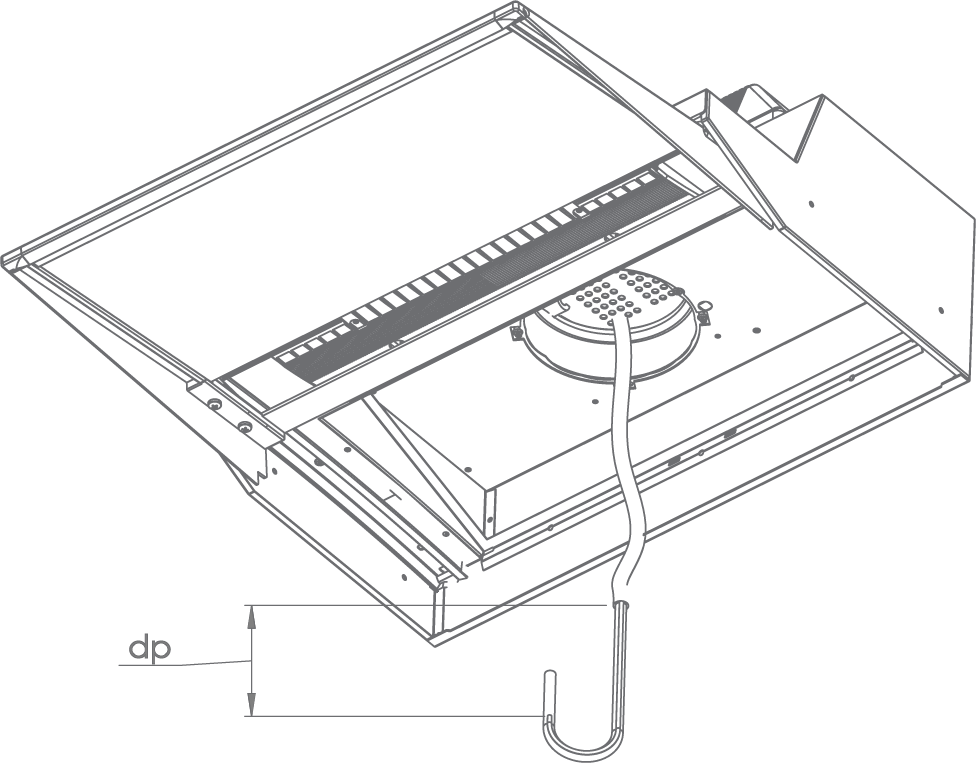

• Mät spiskupans statiska tryckfall vid spjällets öppning med hjälp av mätstosen som finns i påsen med tillbehör (se bilden).
• Avläs luftens volymflöde från prestandadiagrammet utgående från mätningstrycket och antalet öppna hål i spjället.

Luftflödet som går genom Vallox Captura spiskåpan när spjället är öppet kan fastställas på följande sätt:

• Räkna ihop luftflödena från byggnadens frånluftsventiler och subtrahera resultatet från ventilationsaggregatets frånluftsflöde i Forcering-läge.

Justering

• Täck över så många hål i spjället som behövs med magnetbandet som följer med spiskåpan.

1. Statiskt tryck, Pa
2. Luftflöde, dm³/s
