Kondensvattnets avrinning

OBS:

Med Vallox 51K MV aggregaten levereras ett Vallox Silent Klick-vattenlåspaket. Se vattenslåsets monteringsanvisning i den medföljande manualen eller på adressen https://www.vallox.com. När du använder en alternativ kondensvattenstos, flytta tätningsringen och låsningsdelen till röranslutningen som monteras på väggen.

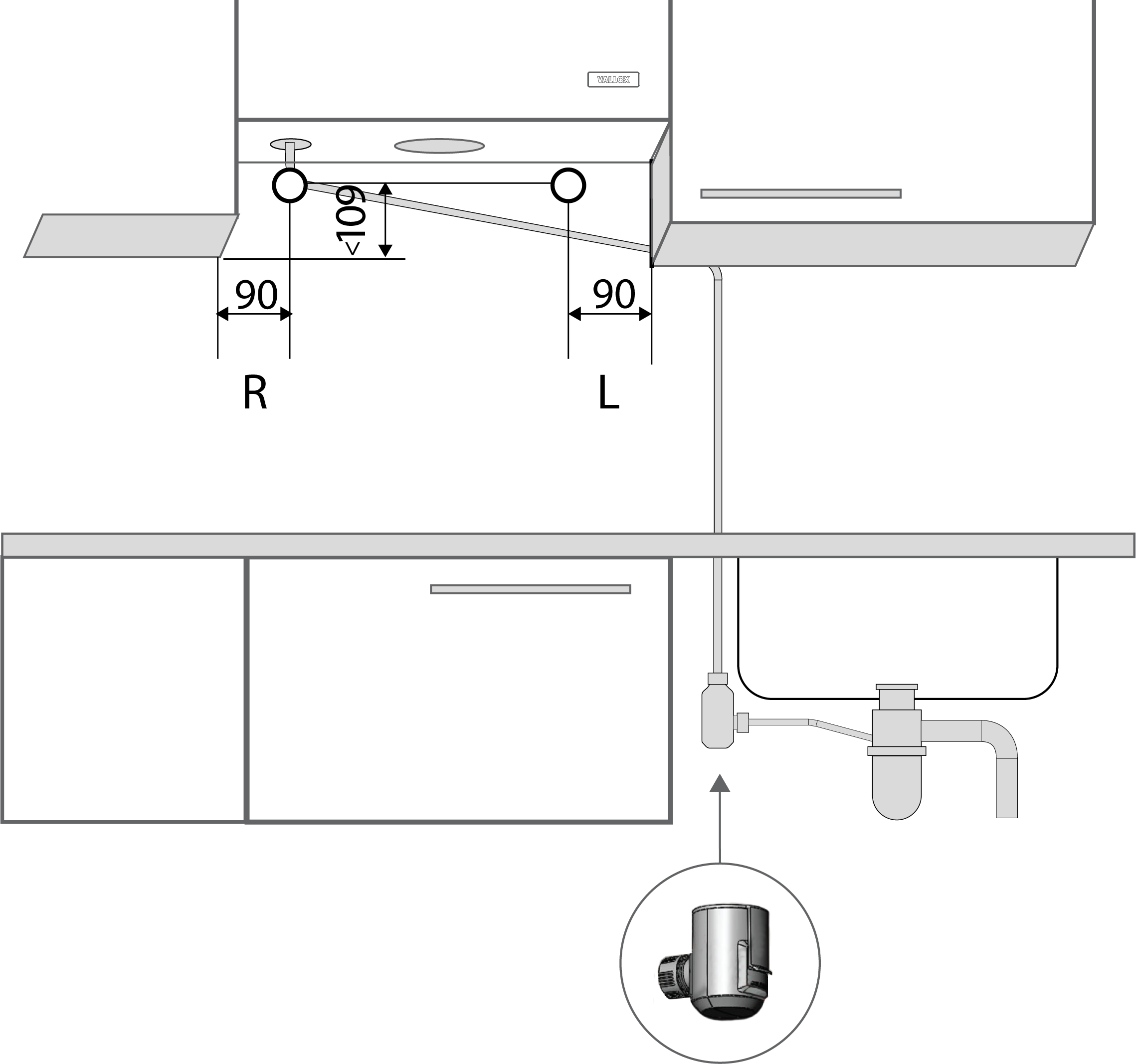

I Vallox 51K MVmonteras en vinkelkoppling i bottendelen mellan aggregatet och spiskåpan. Från vinkelkopplingen förs ett rör för kondensvatten till exempel till vattenlåset i lavoaren eller golvbrunnen. Vattenlåset får inte installeras inuti spiskåpan. Istället ska det installeras i röret för kondensvatten så att underhåll är möjligt. Det finns cirka 2 mm stora hål på baksidan av Vallox 51K MV ventilationsaggregatets botten som visar var röret för kondensvatten ska installeras.

  1. Montera vinkelkopplingen, inte vattenlåset, i ventilationsaggregatets botten. Montera vattenlåset i kondensvattenröret före avloppet eller diskbänkens odörfälla. Tack vare Vallox Silent Klick-vattenlåset uppstår inga störande ljud när kondensvattnet avlägsnas.
  2. Montera kondensvattenröret antingen rakt bakåt från spiskåpan genom väggen, om det finns en dräneringsanslutning bakom väggen eller anslut kondensvattenröret till diskbänkens odörfälla.
  3. Kondensvattenröret måste vara i nedåtgående läge hela vägen.

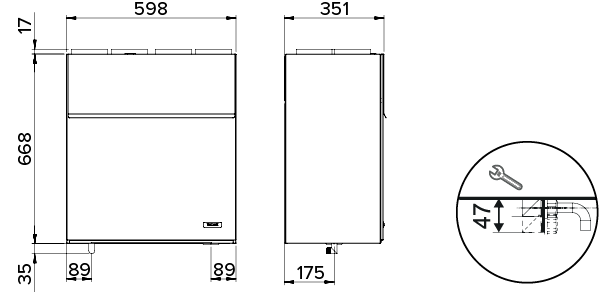

    1. Vinkelkoppling
    2. Utgångshål för kondensvattenutloppet
