Czyszczenie wentylatora powietrza nawiewanego

Aby oczyścić wentylator powietrza nawiewanego:

  1. Odłączyć urządzenie wentylacyjne od zasilania sieciowego.
  2. Podnieść zatrzask w celu otwarcia drzwiczek urządzenia wentylacyjnego Vallox.
  3. Podnieść drzwiczki.
    OSTROŻNIE:
    Drzwiczki są ciężkie.
  4. Wyjąć filtr powietrza wywiewanego (C), górną klamrę wymiennika (E) oraz zespół wymiennika ciepła (D). Patrz rozdziały Wymiana filtrów oraz Czyszczenie wymiennika ciepła.

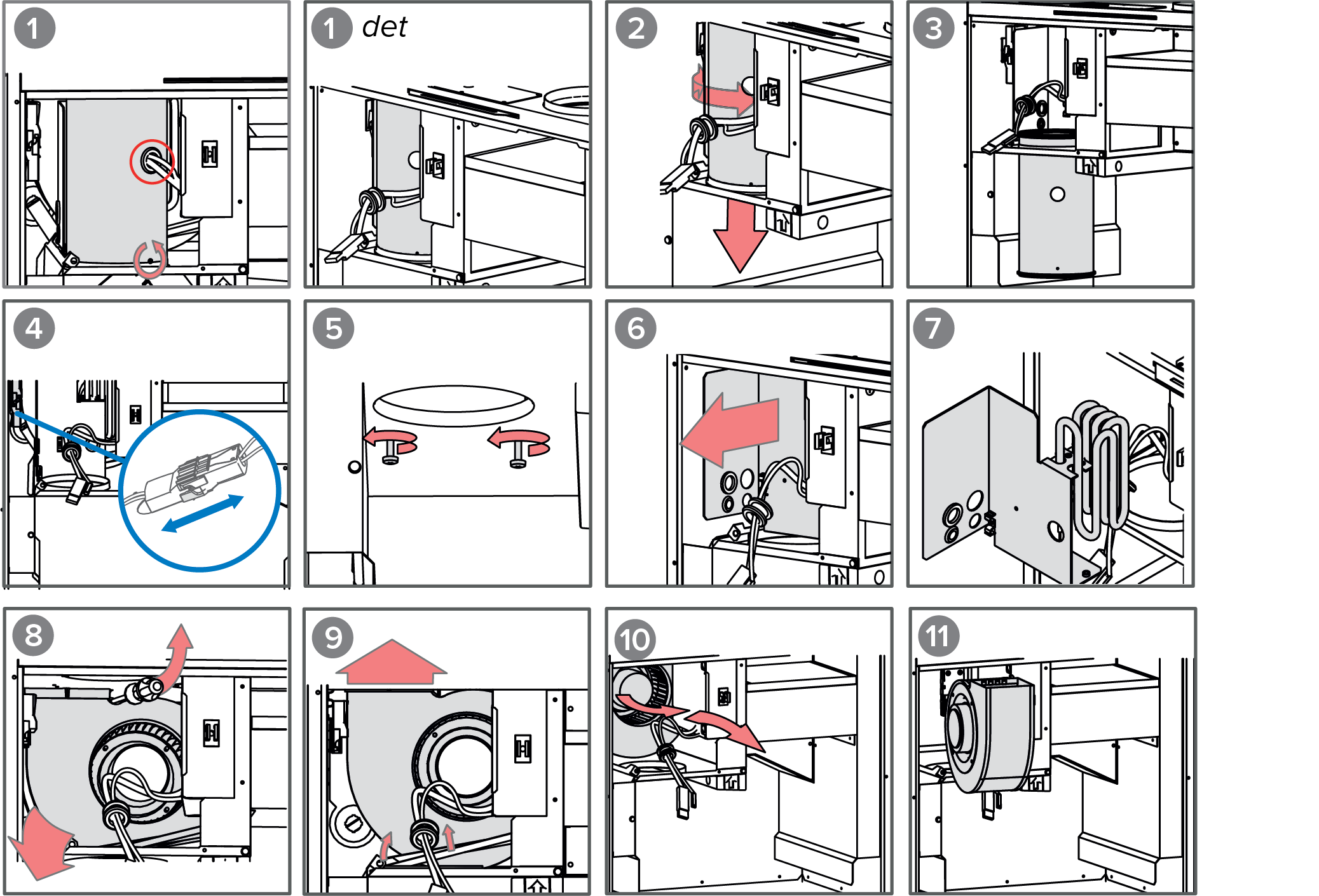

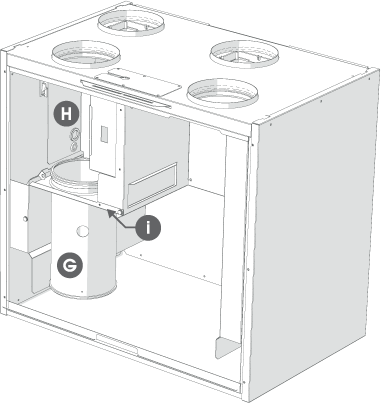

  5. Wyjąć czujnik temperatury (rysunek 1) umieszczony na górze kanału powietrza wywiewanego (G). Wyjąć śrubę stopującą (I) na dole kanału. Można teraz wyjąć kanał powietrza wywiewanego przez obrócenie go i równocześnie naciśnięcie w dół (rysunki 2 i 3).
  6. Zdjąć czujnik temperatury z podpory rezystora (rysunek 4).
  7. Wyjąć podporę rezystora ogrzewania i dodatkowego, zamocowaną przez dwie nakrętki motylkowe z poniżej (rysunek 5).
  8. Wyjąć nagrzewnicę oraz podporę z urządzenia (rysunki 6 i 7) i zdjąć szybkozłączkę przewodów nagrzewnicy.
    OSTRZEŻENIE:

    Przed wyjęciem rezystora z urządzenia, należy upewnić się, że nie jest gorący.

  9. Wentylator można teraz oczyścić nie poruszając go. Zaleca się, aby wentylator był czyszczony w miejscu zainstalowania, tzn. bez wyjmowania go z urządzenia.
  10. Aby wyjąć wentylator w celu czyszczenia:
    1. W razie potrzeby wyjąć przetyczki ramion. Wyprostować przetyczki przy pomocy kombinerek, aby ułatwić sobie ich późniejszą ponowną instalację.
    2. Lekko poruszyć wentylator w górę (rysunek 9).
    3. Nacisnąć plastikową blokadę po prawej stronie wentylatora przy pomocy na przykład wkrętaka (rysunek 10).
    4. Wentylator spada.
    5. Wyjąć wentylator z urządzenia (rysunek 11).
    6. Odłączyć szybkozłączkę przewodu wentylatora (rysunek 12). Wentylator został wyjęty w celu czyszczenia.
  11. Aby ponownie zmontować urządzenie wentylacyjne, należy wykonać podane powyżej działania w odwrotnej kolejności.
    PORADA:

    Przy ponownej instalacji czujnika temperatury należy umieścić go z czubkiem skierowanym do góry i w stronę ściany, tak aby nie został ściśnięty przez klapę by-passu wymiennika, ani też nie opierał się o ramę nagrzewnicy.

  12. Zamknąć drzwiczki urządzenia. Upewnić się, że dźwignia bezpieczeństwa drzwiczek dotyka przełącznika bezpieczeństwa, pozwalając na włączenie urządzenia.
  13. Ponownie podłączyć urządzenie wentylacyjne do zasilania.
Wentylator sprawdzono i wyczyszczono.
