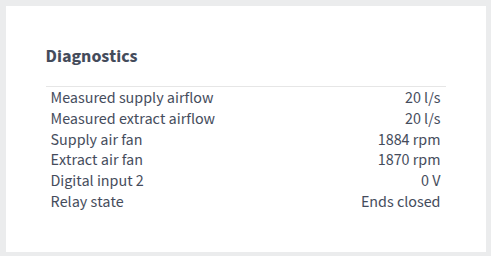

Ekran Diagnostyka umożliwia monitorowanie w czasie rzeczywistym wartości urządzenia wentylacyjnego, takich jak przepływy powietrza, prędkości wentylatora i stan wejść cyfrowych i przekaźnika.
Przepływy powietrza i wentylatory:
Zmierzony przepływ powietrza nawiewanego — zmierzony przepływ powietrza po stronie powietrza nawiewanego (l/s).
Zmierzony przepływ powietrza wywiewanego — zmierzony przepływ powietrza po stronie powietrza wywiewanego (l/s).
Wentylator powietrza nawiewanego — prędkość wentylatora w obrotach na minutę (obr./min).
Wentylator powietrza wywiewanego — prędkość wentylatora w obrotach na minutę (obr./min).
Wejścia cyfrowe i stan przekaźnika:
Ta informacja jest widoczna tylko, jeśli została włączona w obszarze Ustawienia zaawansowane.
Wejście cyfrowe 1 — pokazuje napięcie (0 V lub 24 V) na wejściu cyfrowym 1 urządzenia wentylacyjnego.
Wejście cyfrowe 2 — pokazuje napięcie (0 V lub 24 V) na wejściu cyfrowym 2 urządzenia wentylacyjnego.
Stan przekaźnika — pokazuje stan przekaźnika (otwarty/zamknięty).
