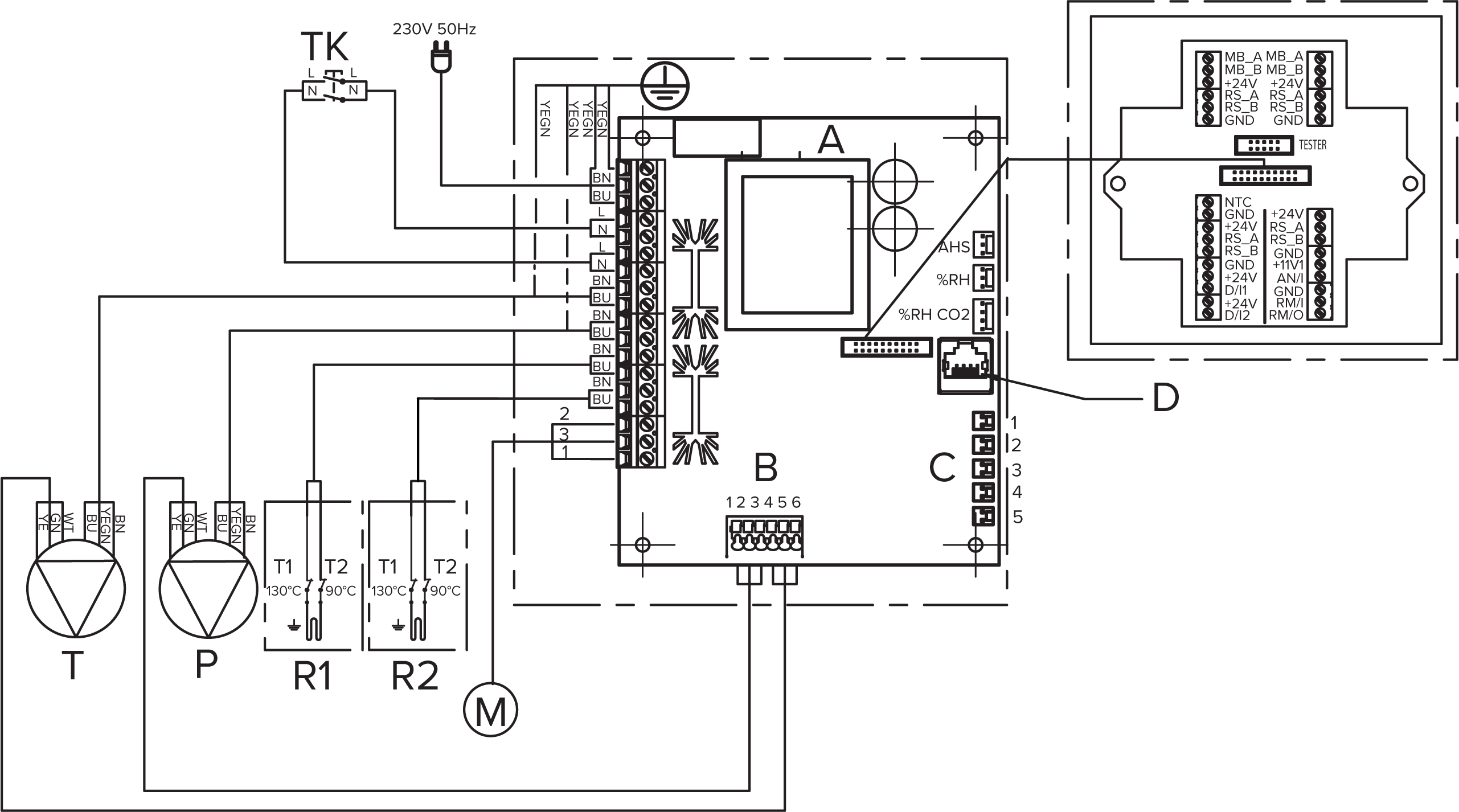

A
|
Płyta główna
|
11V1
|
Napięcie eksploatacyjne 11,1 V
|
|
B
|
- Szybkościomierz wentylatora powietrza wywiewanego (WT)
- GND (GN)
- PWM wentylatora powietrza wywiewanego (YE)
- Szybkościomierz wentylatora powietrza nawiewanego (WT)
- GND (GN)
- PWM wentylatora powietrza nawiewanego (YE)
|
AN/I
|
Wejście analogowe 0–10 VDC
|
|
C
|
- Powietrze wywiewane
- Powietrze zewnętrzne
- Powietrze nawiewane
- Powietrze usuwane
- Powietrze nawiewane z wymiennika ciepła
|
RM/I
|
Wejście przekaźnika 24 V
|
|
D
|
LAN
|
RM/O
|
Wyjście przekaźnika 24 V
|
|
MB_A
|
Zewnętrzny sygnał Modbus A
|
T
|
Wentylator powietrza nawiewanego
|
|
MB_B
|
Zewnętrzny sygnał Modbus B
|
P
|
Wentylator powietrza wywiewanego
|
|
+24 V
|
Napięcie +24 V (DC)
|
TK
|
Dźwignia bezpieczeństwa
|
|
GND
|
Potencjał uziemienia analogowego i cyfrowego
|
M
|
Silnik przepustnicy
|
|
RS_A
|
Lokalny sprzętowy sygnał Modbus A
|
AHS
|
Sterowanie nagrzewaniem wtórnym
|
|
RS_B
|
Lokalny sprzętowy sygnał Modbus B
|
%RH
|
Wewnętrzny czujnik wilgotności
|
|
NTC
|
Złącze zewnętrznego czujnika temperatury
|
%RH CO2
|
Wewnętrzny czujnik wilgotności i dwutlenku węgla
|
|
D/l1
|
Wejście cyfrowe 1
|
R1
|
Grzałka dogrzewająca z ochroną przed przegrzewaniem 90°C oraz 130°C
|
|
D/l2
|
Wejście cyfrowe 2
|
R2
|
Dodatkowa grzałka elektryczna z ochroną przed przegrzewaniem 90°C oraz 130°C
|
