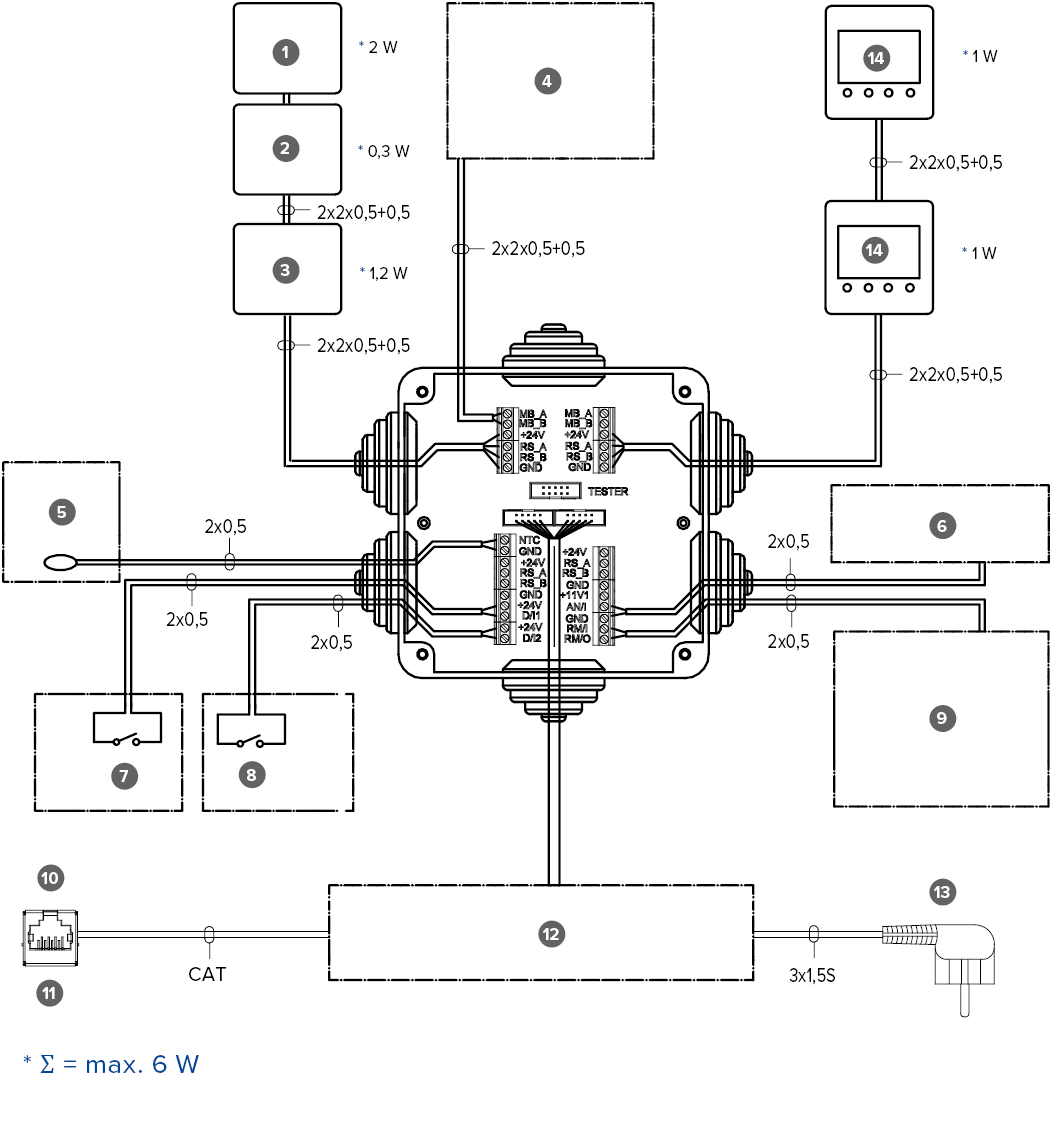

Zewnętrzne połączenie elektryczne
| 1 | Czujnik VOC MyVallox | 8 | Wejście cyfrowe 2 |
| 2 | Czujnik wilgotności MyVallox | 9 | Bezpotencjałowy styk danych 24 V DC. Może być zaprogramowany do wyświetlania, na przykład, powiadomień o błędach lub stanu obejścia zespołu wymiennika ciepła. |
| 3 | Czujnik CO2 MyVallox | 10 | Połączenie Ethernet na górze urządzenia |
| 4 | Zdalne monitorowanie Modbus RTU | 11 | Żeńskie RJ45 |
| 5 | Zewnętrzny czujnik temperatury NTC 4K7 | 12 | Wewnętrzne podłączenie urządzenia wentylacyjnego |
| 6 | Wejście analogowe. Dwie oddzielne funkcje. | 13 | Wtyczka łącząca 1,2 m na górze urządzenia |
| 7 | Wejście cyfrowe 1 | 14 | Panel sterowania MyVallox |
| MB_A | Zewnętrzny sygnał Modbus A | D/l1 | Wejście cyfrowe 1 |
| MB_B | Zewnętrzny sygnał Modbus B | D/l2 | Wejście cyfrowe 2 |
| +24 V | Napięcie +24 V (DC) | 11V1 | Napięcie eksploatacyjne 11,1 V |
| GND | Potencjał uziemienia analogowego i cyfrowego | AN/I | Wejście analogowe 0–10 VDC |
| RS_A | Lokalny sprzętowy sygnał Modbus A | RM/I | Wejście przekaźnika 24 V |
| RS_B | Lokalny sprzętowy sygnał Modbus B | RM/O | Wyjście przekaźnika 24 V |
| NTC | Złącze zewnętrznego czujnika temperatury |
| Parametr | Doprowadzenie |
|---|---|
| Maksymalnie | ≤6 W |
| MyVallox Control | 1W |
| MyVallox Touch | 0,5 W |
| Czujniki wilgotności | 0,3 W |
| Czujnik CO2 | 1,2 W |
| Czujnik VOC | 2 W |
| Napięcie | 24 V DC |
