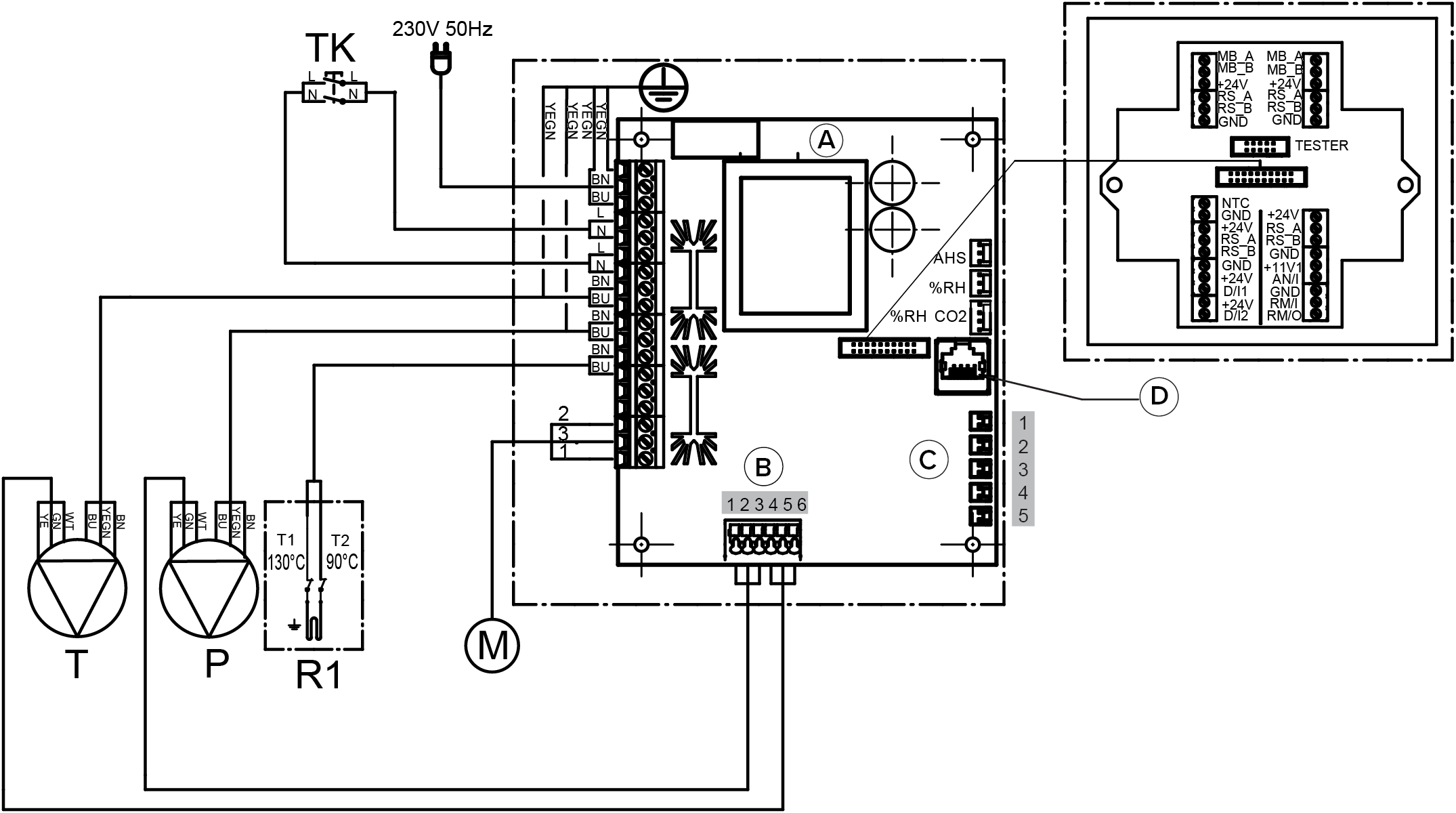

| A | Płyta główna | 11V1 | Napięcie eksploatacyjne 11,1 V |
| B |
- Szybkościomierz wentylatora powietrza wywiewanego (WT)
- GND (GN)
- PWM wentylatora powietrza wywiewanego (YE)
- Szybkościomierz wentylatora powietrza nawiewanego (WT)
- GND (GN)
- PWM wentylatora powietrza nawiewanego (YE)
| AN/I | Wejście analogowe 0–10 VDC |
| C |
- Powietrze wywiewane
- Powietrze zewnętrzne
- Powietrze nawiewane
- Powietrze usuwane
- Powietrze nawiewane z wymiennika ciepła
| RM/I | Wejście przekaźnika 24 V |
| D | LAN | RM/O | Wyjście przekaźnika 24 V |
| MB_A | Zewnętrzny sygnał Modbus A | T | Wentylator powietrza nawiewanego |
| MB_B | Zewnętrzny sygnał Modbus B | P | Wentylator powietrza wywiewanego |
| +24 V | Napięcie +24 V (DC) | M | Silnik przepustnicy |
| GND | Potencjał uziemienia analogowego i cyfrowego | TK | Dźwignia bezpieczeństwa |
| RS_A | Lokalny sprzętowy sygnał Modbus A | AHS | Sterowanie nagrzewaniem wtórnym |
| RS_B | Lokalny sprzętowy sygnał Modbus B | %RH | Wewnętrzny czujnik wilgotności |
| NTC | Złącze zewnętrznego czujnika temperatury | %RH CO2 | Wewnętrzny czujnik wilgotności i dwutlenku węgla |
| D/l1 | Wejście cyfrowe 1 | R1 | Grzałka dogrzewająca z ochroną przed przegrzewaniem 90°C oraz 130°C |
| D/l2 | Wejście cyfrowe 2 | | |
