„Modbus“ nuostatos

Jei vėdinimo įrenginys prijungtas, pavyzdžiui, prie pastato automatizavimo sistemos per „Modbus“, sukonfigūruokite „Modbus“ nuostatas. „Modbus“ nuostatos:
  • vėdinimo įrenginio „Modbus“ adresas;
  • „Modbus“ duomenų perdavimo sparta;
  • „Modbus“ lyginumas;
  • „Modbus“ stabdos bitas.
Visų „Modbus“ nuostatų konfigūracija aprašyta toliau pirmiau minėta tvarka. Taip pat galite vadovautis šiomis instrukcijomis konfigūruodami atskiras nuostatas, pavyzdžiui, „Modbus“ adresą.

Norėdami sukonfigūruoti „Modbus“ nuostatas:

  1. Pasirinkite Nuostatos:

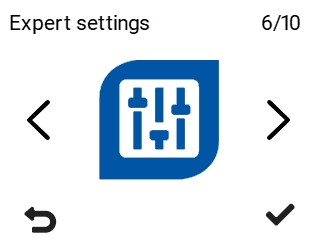

  2. Rodyklių mygtukais pasirinkite Eksperto nuostatos.
  3. Pasirinkite Gerai:

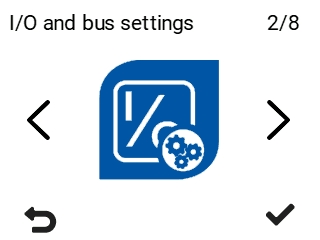

  4. Naudodami rodyklių mygtukus pasirinkite ĮV. / IŠV. ir magistr. nuost..

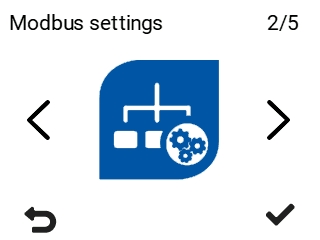

  5. Rodyklių mygtukais pasirinkite „Modbus“ nuostatos.
  6. Pasirinkite Gerai:

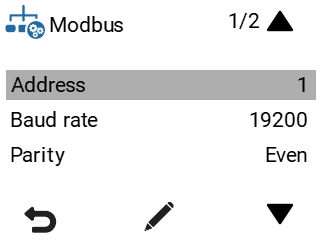

    Atveriamas „Modbus“ meniu.

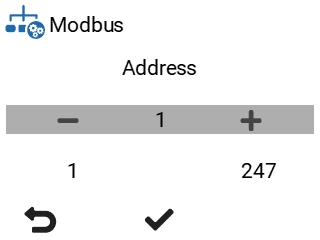

  7. Nustatykite vėdinimo įrenginio „Modbus“ adresą naudodami mygtukus Rodyklė aukštyn ir Rodyklė žemyn. Galite nustatyti adresą nuo 1 iki 247.

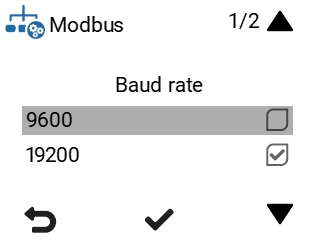

  8. Naudodami mygtukus Rodyklė aukštyn ir Rodyklė žemyn nustatykite „Modbus“ Sparta bod.. Galimos parinktys yra 9600, 19200, 38400, 57600 ir 115200.

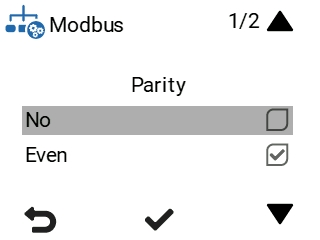

  9. Naudodami mygtukus Rodyklė aukštyn ir Rodyklė žemyn nustatykite „Modbus“ Lygin..

    Galimos parinktys:

    • ne – nėra lyginumo

    • lyg. – lyginis lyginumas

    • nelyg. – nelyginis lyginumas.

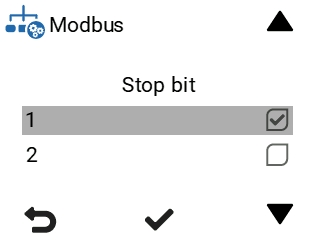

  10. Naudodami mygtukus Rodyklė aukštyn ir Rodyklė žemyn nustatykite „Modbus“ Stabd. bit.. Galimos parinktys yra 1 arba 2.
  11. Pasirinkite Gerai:
„Modbus“ nuostatos nustatytos.
