„MyVallox Touch“ valdymo skydelio montavimas

  1. Prisukite galinę valdymo skydelio dalį prie sienos, kaip nurodyta 1A paveikslėlyje arba prie elektros jungčių bloko, kaip nurodyta 1B paveikslėlyje.
  2. Prijunkite laidus prie valdymo skydelio ir vėdinimo įrenginio išorinės jungčių dėžutės, kaip nurodyta 2 ir 3 paveikslėliuose.
  3. Įstumkite priekinį valdymo skydelio dangtį į vietą, kaip nurodyta 4 paveikslėlyje. Kai dangtis užsifiksuos apatinėje dalyje, išgirsite spragtelėjimą.

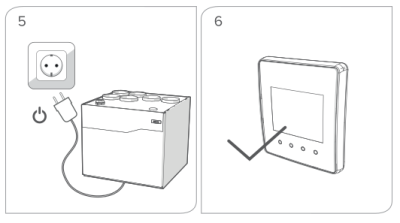

  4. Prijunkite vėdinimo įrenginį prie elektros maitinimo tinklo. Jei laidai prijungti teisingai, tiek įrenginys, tiek valdymo skydelis įsijungs.
