Oro srauto matavimo taškai
Oro srauto matavimo vamzdeliai įtaisyti vėdinimo ortakiuose pagal instrukcijas. Standartinis oro srautas iš gartraukio matuojamas už slopintuvo. Ventiliatoriaus kreivėse nurodytas bendras slėgis, įskaičiuojant dėl ortakių atsiradusius praradimus.

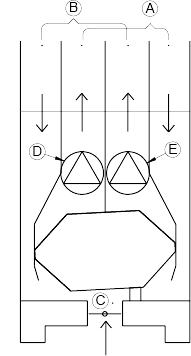

Iliustracijoje pateiktas modelis R. L modelyje elementai išdėstyti priešingai nei R modelyje.
| A | Tiekiamas oras | D | Tiekiamo oro ventiliatorius |
| B | Ištraukiamas oras | E | Ištraukiamo oro ventiliatorius |
| C | Gartraukio ištraukimo ventiliatorius |
