Ventiliatorių valymas

Atlikdami filtrų ir šilumos atgavimo elemento techninės priežiūros darbus, patikrinkite, ar švarūs ventiliatoriai. Jeigu reikia, išvalykite juos.

Ventiliatoriaus sparnuotę galite nuvalyti pūsdami suspaustą orą (dėvėkite apsauginius akinius) arba atsargiai nuvalyti šepetėliu. Nenuimkite arba neperstumkite ventiliatoriaus sparnuotės balansavimo svarelių.

Ventiliatorių valymas:

  1. Atjunkite vėdinimo įrenginį nuo elektros maitinimo tinklo.
  2. Atsukite varžtus ir atidarykite „Vallox“ vėdinimo įrenginio dureles.
  3. Pakelkite dureles.
    DĖMESIO:
    Durelės yra sunkios.
  4. Nuimkite tiekiamo oro filtrus (A) bei ištraukiamo oro filtrą ir pasukite viršutinę elemento atramą (B) prieš laikrodžio rodyklę link lubų. Žr. Filtrų keitimas ir Šilumos atgavimo elemento valymas skyrius.


  5. Atsukite varžtus (E) ir nuimkite atraminę plokštę (F).


  6. Prakiškite ventiliatoriaus laidus ir guminį tarpiklį (K/L) pro tarpines grindis į apatinę įrenginio dalį.

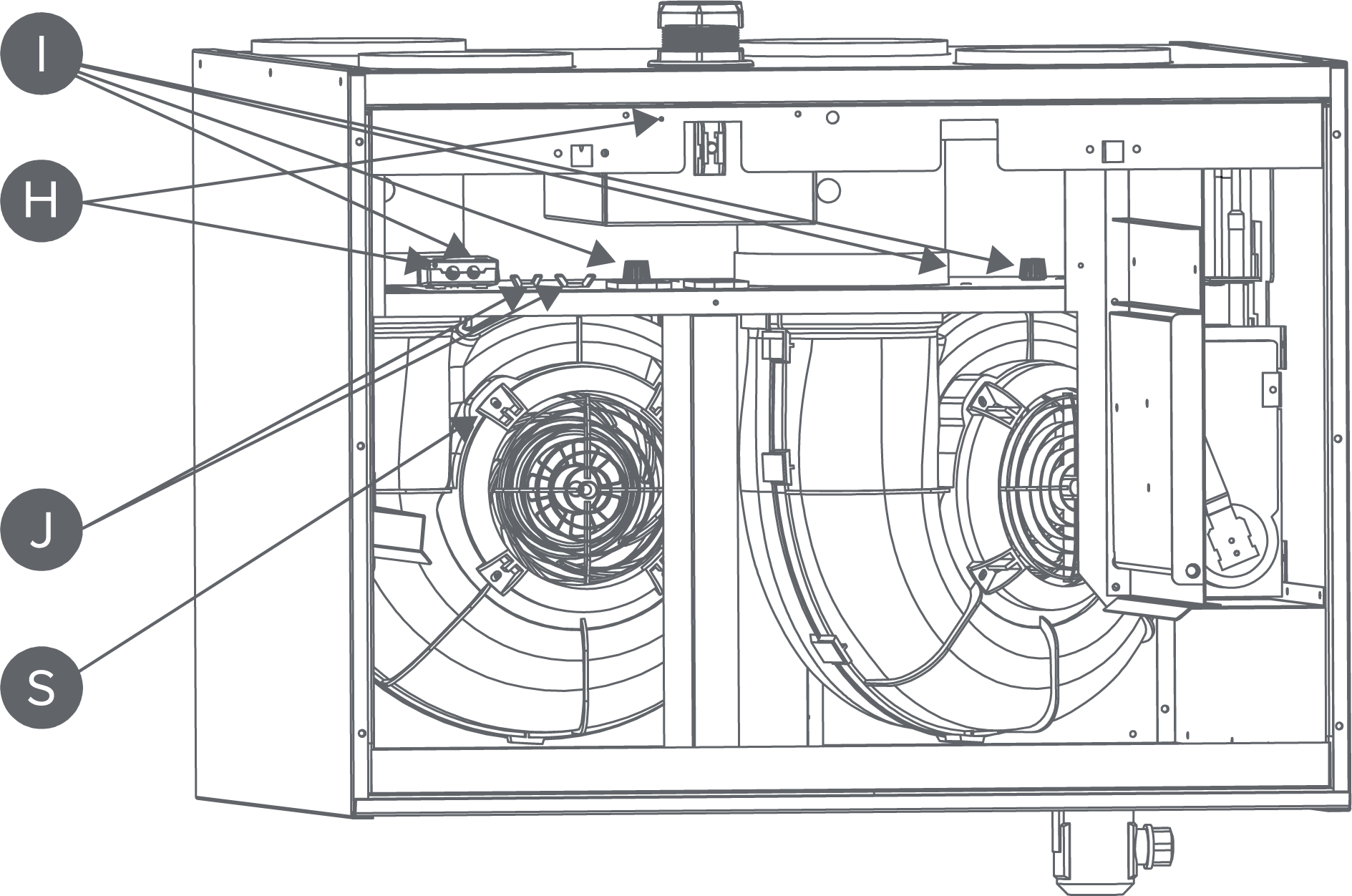

  7. Išsukite plastikines veržles, kuriomis pritvirtinti ventiliatoriai (I) (po 2 kiekvienam ventiliatoriui). Išsukite baigiamojo šildymo rezistoriaus (G) sparnuotuosius varžtus (J) (2 vnt.) (tik keičiant tiekiamo oro ventiliatorių) ir atjunkite rezistoriaus (G) laidą nuo jungties.


  8. Prieš sukdami ventiliatorių prieš laikrodžio rodyklę ir jį pakreipdami, nuimkite ventiliatorių nuo įrenginio jį nuleisdami.
  9. Atsukite varžtus (4 vnt.) ir nuimkite valdymo groteles.
  10. Išvalykite ventiliatorių.
  11. Po valymo įstatykite valdymo groteles (S) į vietą.

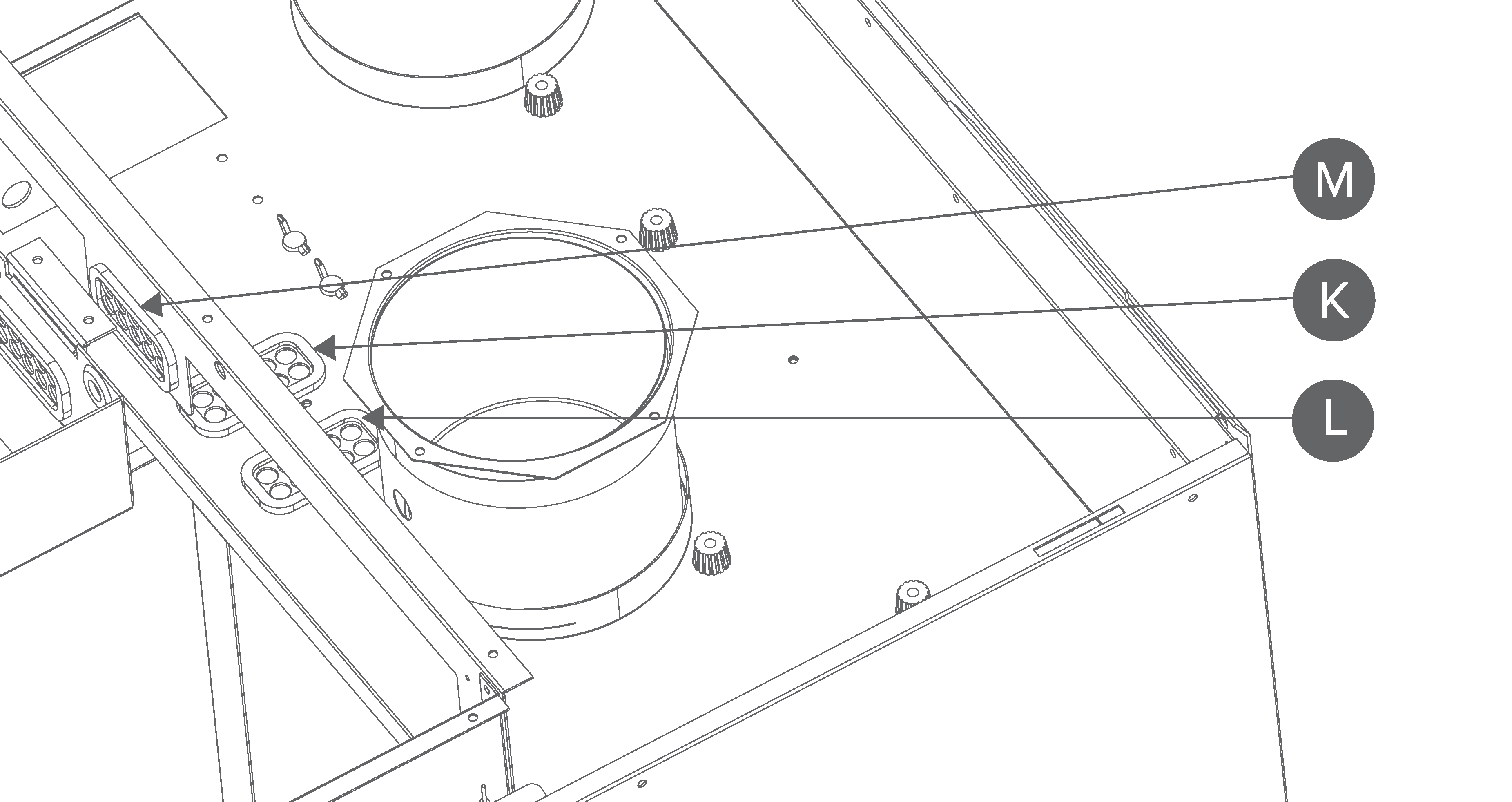

  12. Po valymo surinkite įrenginį atvirkštine tvarka. Sumontavę ventiliatorių, įsitikinkite, kad guminiai tarpikliai (M, K, L) yra savo vietose.


  13. Uždarykite dureles. Įsitikinkite, kad durelių apsauginio jungiklio fiksatorius yra užfiksuotas.
  14. Vėdinimo įrenginį prijunkite prie elektros maitinimo tinklo.
Ventiliatorius patikrintas ir išvalytas.
