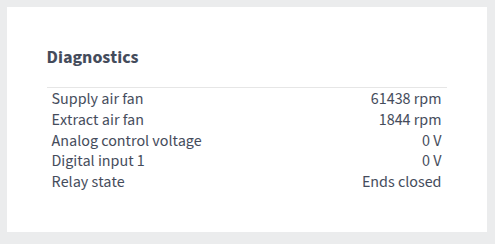

Šis ekranas Diagnostika leidžia stebėti vėdinimo įrenginio vertes realiuoju laiku, pavyzdžiui, oro srautus, ventiliatorių greičius ir skaitmeninių įvesčių bei relės būseną.
Oro srautai ir ventiliatoriai:
Išmatuotas tiekiamo oro srautas – išmatuotas oro srautas tiekiamo oro pusėje (l/s).
Išmatuotas ištraukiamo oro srautas – išmatuotas oro srautas ištraukiamo oro pusėje (l/s).
Tiekiamo oro ventiliatorius – ventiliatoriaus greitis apsisukimais per minutę (aps./min.).
Ištraukiamo oro ventiliatorius – ventiliatoriaus greitis apsisukimais per minutę (aps./min.).
Skaitmeninių įvesčių ir relės būsena:
Ši informacija matoma tik tuomet, jei ji buvo įjungta naudojant parinktį Eksperto nuostatos.
Skaitmeninė įvestis 1 – rodo įtampą (0 V arba 24 V) vėdinimo įrenginio 1 skaitmeninėje įvestyje.
Skaitmeninė įvestis 2 – rodo įtampą (0 V arba 24 V) vėdinimo įrenginio 2 skaitmeninėje įvestyje.
Relės būsena – rodo relės būseną (atidaryta / uždaryta).
