Gartraukio oro srautų matavimas ir reguliavimas

Standartinis vėdinimas

Oro tūrinis srauto greitis gartraukio viduje matuojamas esant uždaram slopintuvui, o prireikus reguliuojamas pagal statinio slėgio kritimą ir gartraukio našumo schemą.

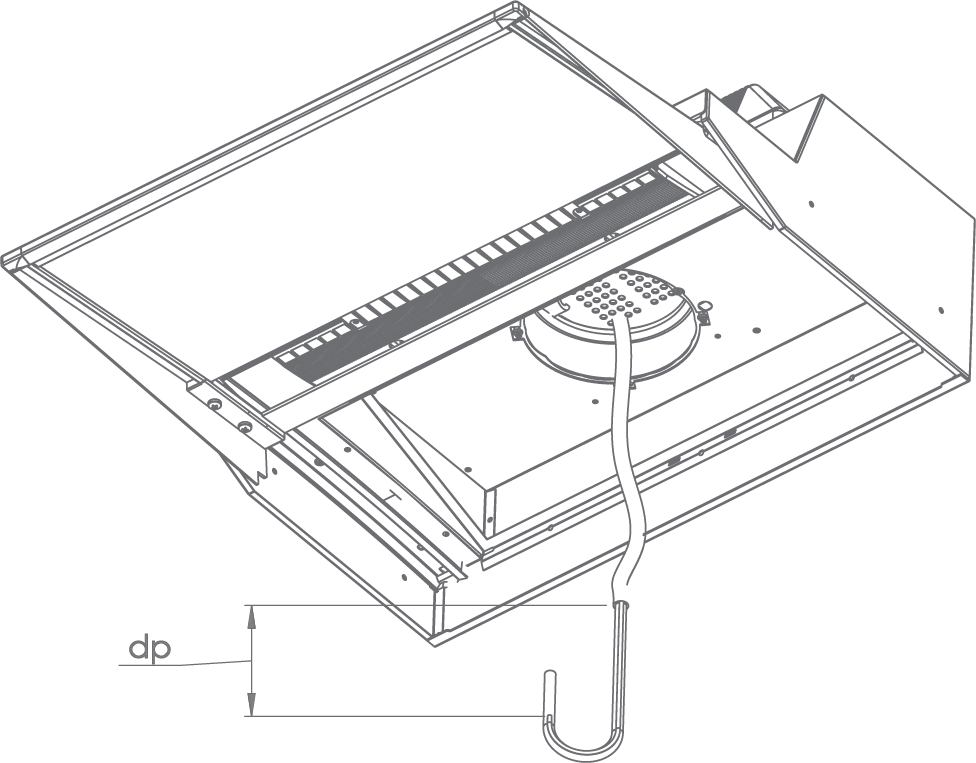

  • Statinio slėgio kritimas matuojamas nuo slopintuvo angos, naudojant matavimo vamzdelį, pridedamą su priedais (žr. pav.)
  • Pagal našumo schemą nustatykite tūrinį srauto greitį, remdamiesi išmatuotu slėgiu ir atvirų slopintuvo angų skaičiumi.

Reguliavimas

  • Reikiamą slopintuvo angų skaičių uždenkite prie gartraukio pridėta magnetine juostele.
Lentelė 1. Gartraukio standartinis vėdinimas (nuostatos 2–8) - slopintuvas uždaroje padėtyje
Reguliavimo padėtis Atviros slopintuvo angos
2 2
3 3
4 4
5 5
6 6
7 7
8 8
  1. Statinis slėgis, Pa
  2. Oro srautas, dm3/s
